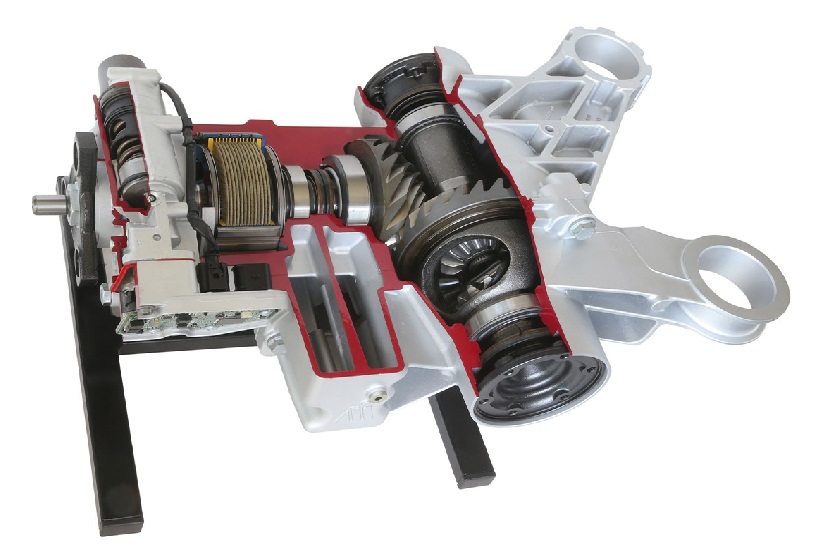

Как снять и установить муфту Haldex

Как снять муфту Haldex



1. Откручиваем гайки крепления соединительной втулки и подвигаем ее вспять.

2. Привязываем приемную трубку к днищу автомобиля.

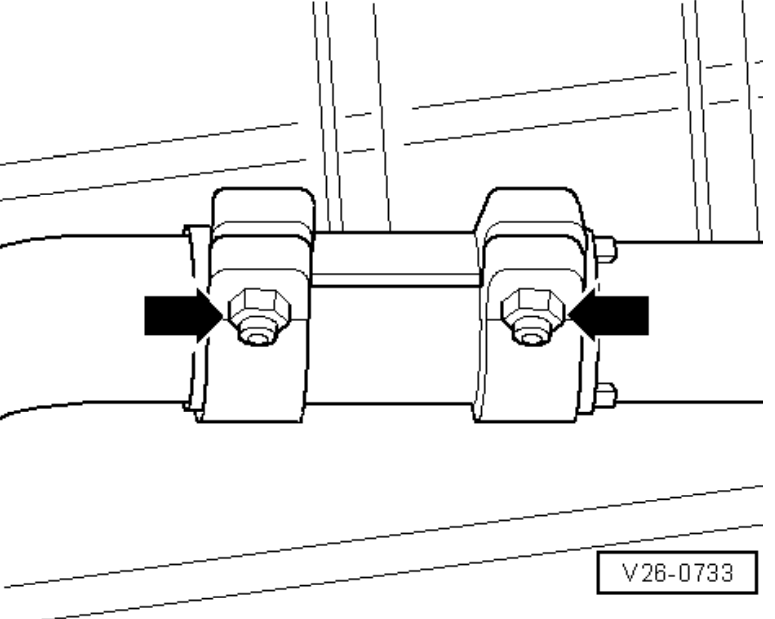

3. Снимаем заднюю часть системы выпуска ОГ.

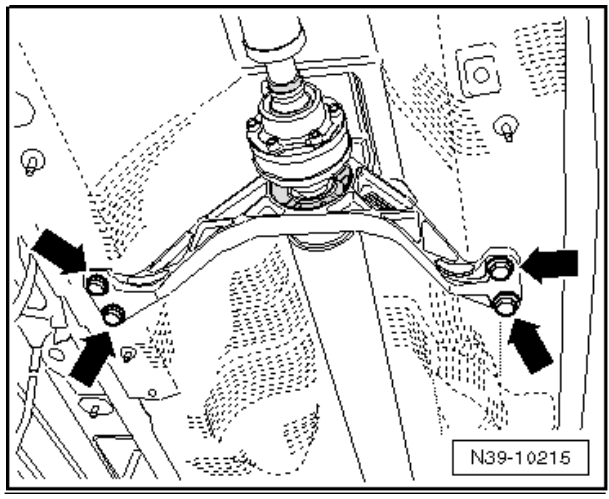

4. Винты крепления промежуточной опоры вала привода задней оси ослабляем (не выкручиваем их совсем).

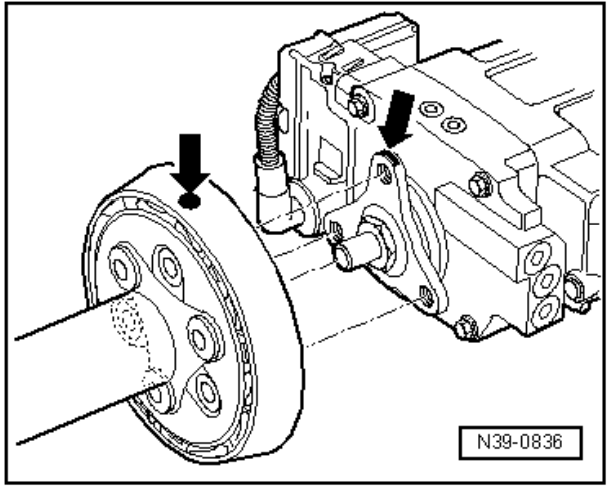

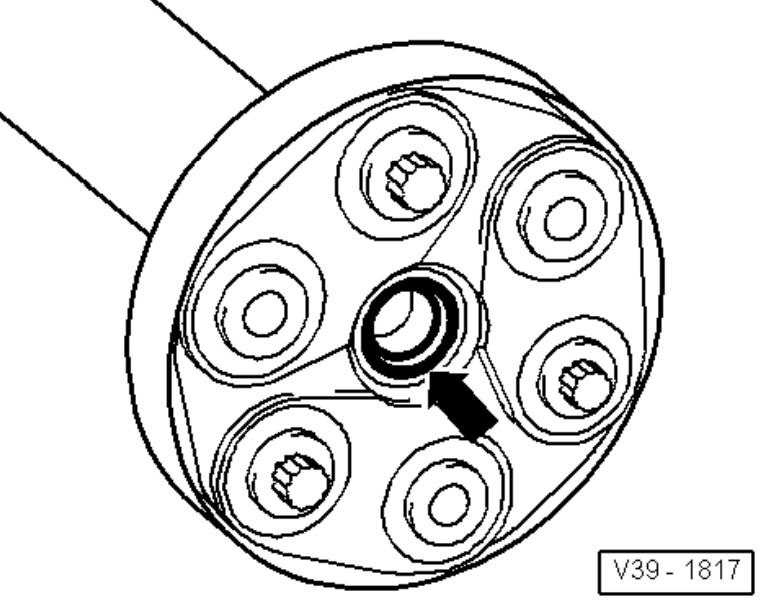

5. Проверяем, есть ли маркировка (цветные метки) на упругой муфте и валу привода задней оси/фланцы задней главной передачи. При отсутствии маркировки отмечаем взаимное расположение упругой муфты/вала привода задней оси и фланца главной передачи.

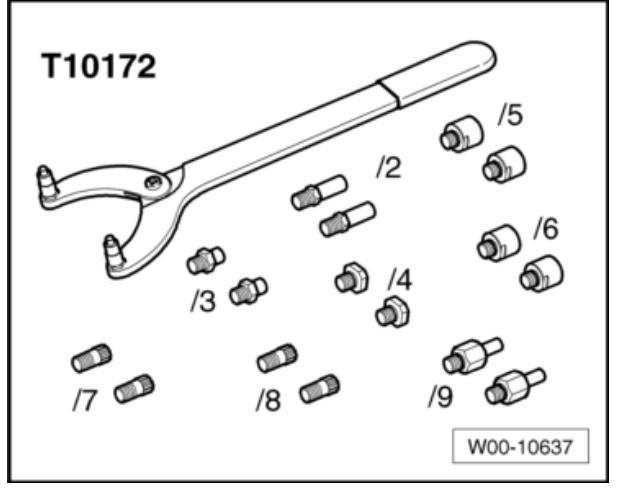

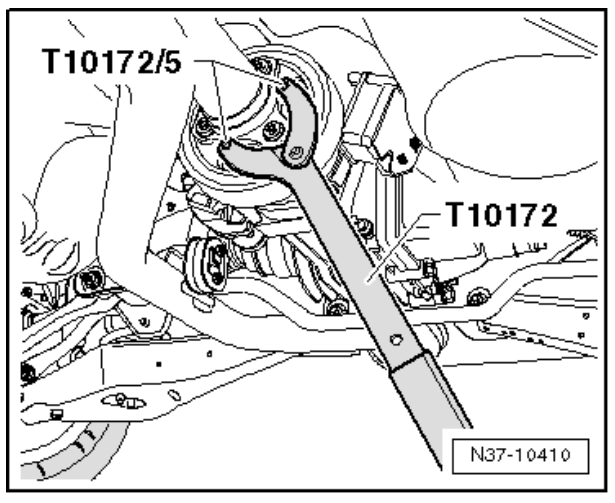

6. Для ослабления болтов удерживаем вал привода задней оси на задней главной передаче с помощью упора T10172 и переходника T10172/5.

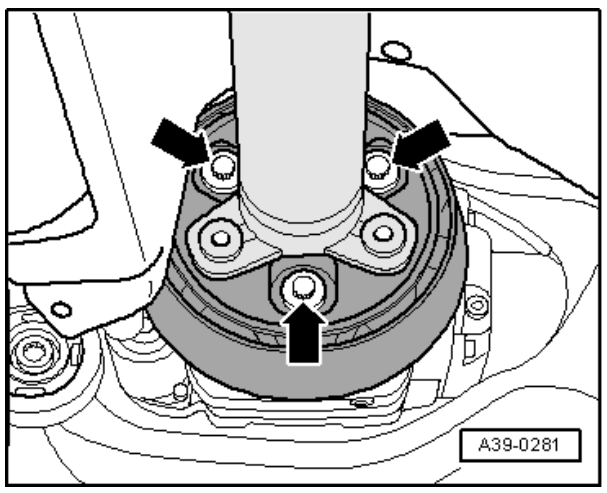

7. Откручиваем болты вала привода задней оси на главной задней передаче стрелки.

8. Снимаем вал привода задней оси с центрирующей горлышка фланца на главной задней передаче, при этом немного нажимаем на вал вперед. Выворачиваем болт вала привода задней оси промежуточной опоры.

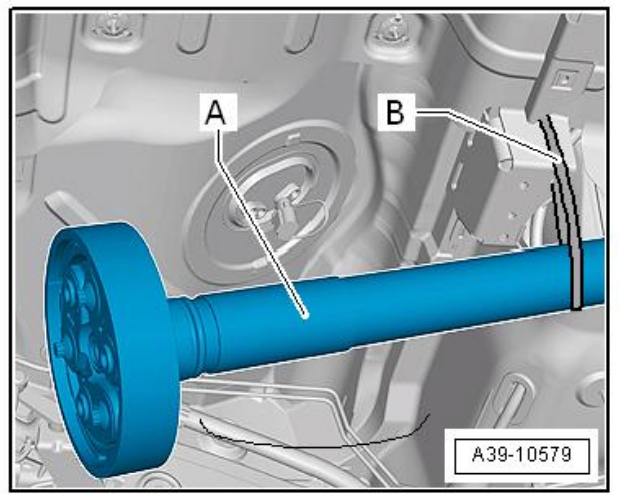

9. Подвязываем вал привода задней оси A сбоку к кузову, например с помощью проволоки B.

10. Отсоединяем разъем от блока управления полным приводом J492A.

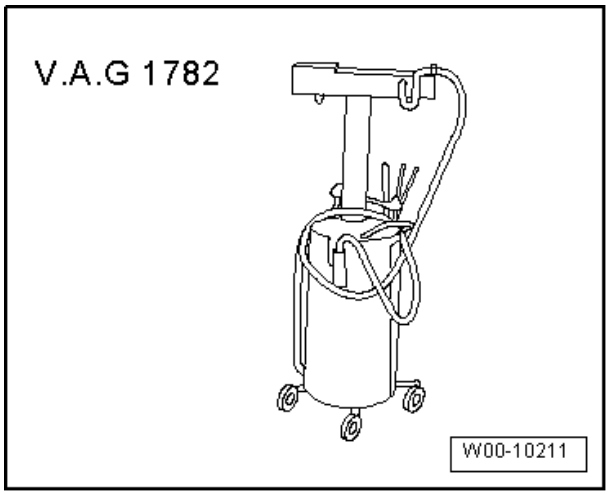

11. Устанавливаем под главной передачей устройство откачки масла VAG 1782.

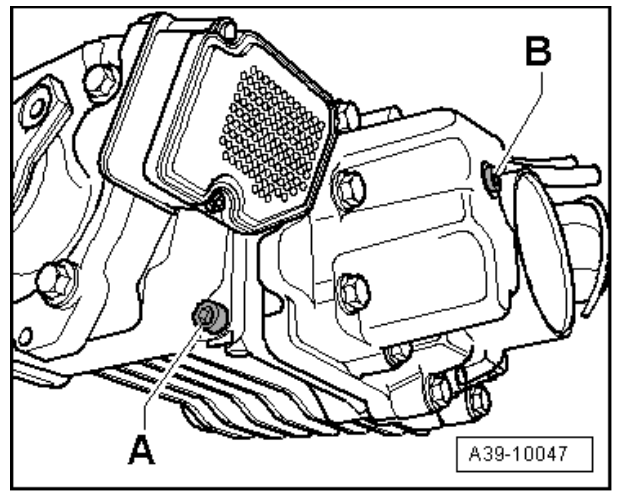

12. Выкручиваем резьбовую пробку сливного отверстия A и полностью сливаем масло для муфты Haldex.

13. Вкручиваем резьбовую пробку сливного отверстия A с новым уплотнительным кольцом и затягиваем.

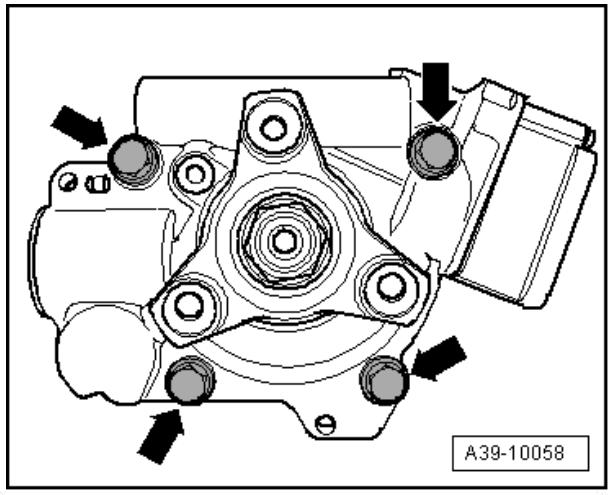

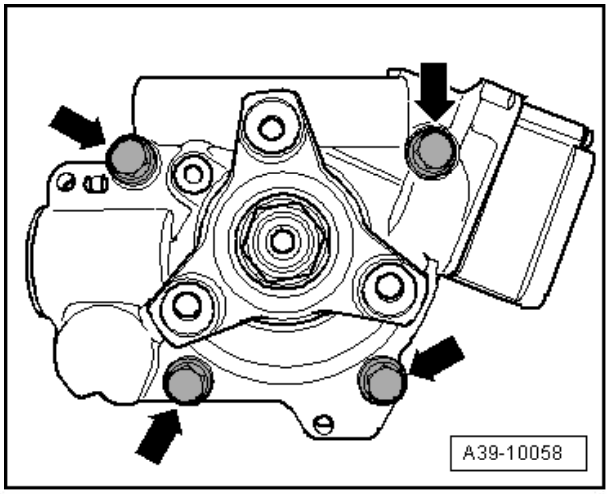

14. Выкручиваем крепежные винты и вытягиваем муфту Haldex из задней главной передачи.





Подробнее о полноприводной муфте Haldex поколения V читайте здесь.





Как установить муфту Haldex



Установка осуществляется в обратной последовательности с учетом следующего:

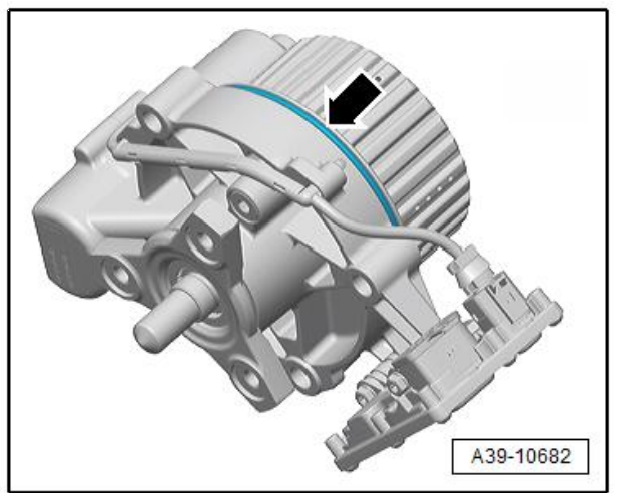

1. Снимаем уплотнительное кольцо с муфты Haldex.

2. Устанавливаем новое уплотнительное кольцо и слегка смазываем его маслом для муфт Haldex.

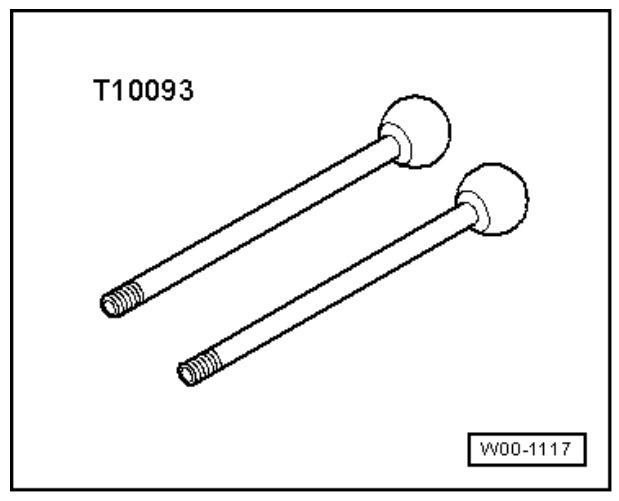

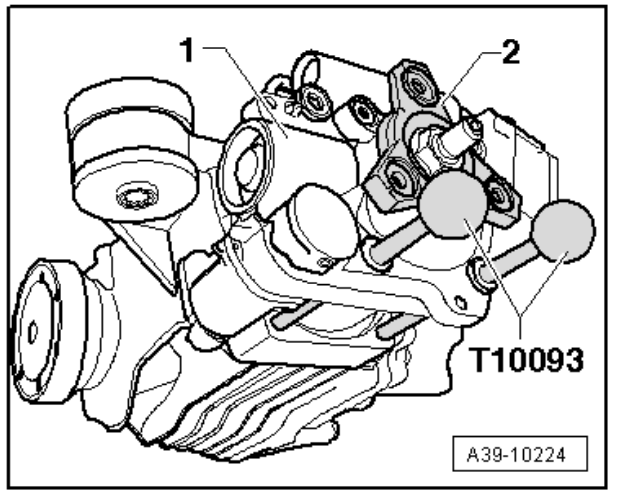

3. Устанавливаем муфту Haldex 1 в главную заднюю передачу. Вкручиваем направляющие стержни T10093 для точного ввода.

4. Поворачиваем фланец крепления вала привода задней оси 2, устанавливаем муфту Haldex до конца.

5. Затягиваем винты указанным моментом.

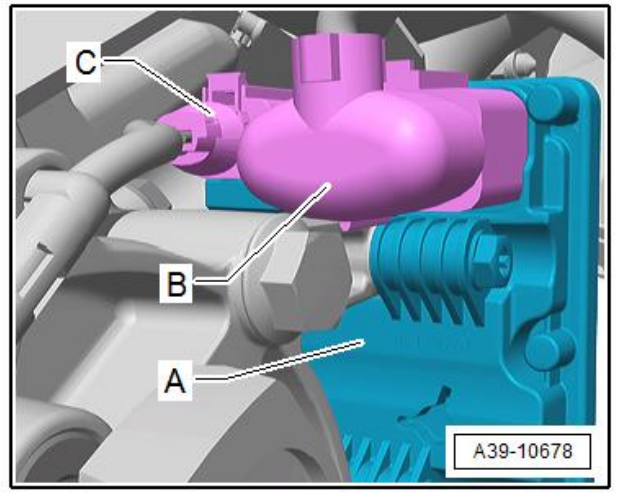

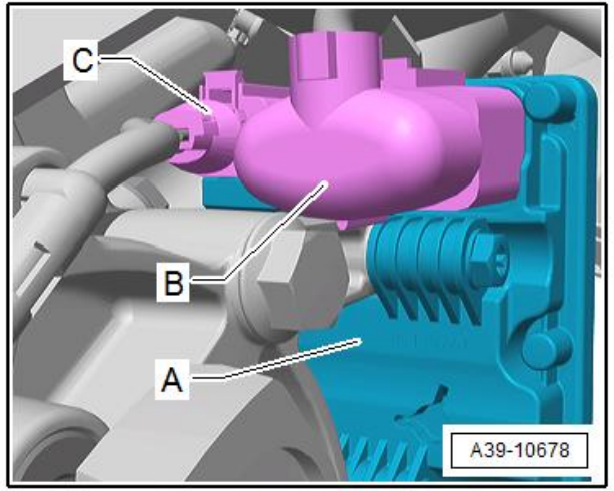

6. Подсоединяем разъем В к блоку управления полным приводом J492 A. Разъем С должен быть подсоединен.

7. Прикручиваем вал привода задней оси к главной задней передаче.

8. Устанавливаем систему выпуска ОГ и выровняем ее без напряжений

9. Доливаем масло для муфт Haldex и проверить уровень масла в муфте Haldex.





Как заменить масло в муфте Haldex - узнайте здесь .





Момент затяжки:

Резьбовая пробка сливного отверстия для масла для муфт Haldex – 30 Нм.





Инструменты для снятия и установки муфты Haldex необходимы следующие специальные устройства, контрольные и измерительные приборы, а также вспомогательные средства:



• Направляющие стержни T10093.

• Съемник T10172 с переходником T10172/5.

• Приспособление для откачки масла VAG 1782.





Если вас интересует, как слить и заправить масло в муфту Haldex, нажмите здесь .



Подробнее о полном приводе 4MOTION с муфтой Haldex модельного года 2004 читайте также у нас на сайте .
