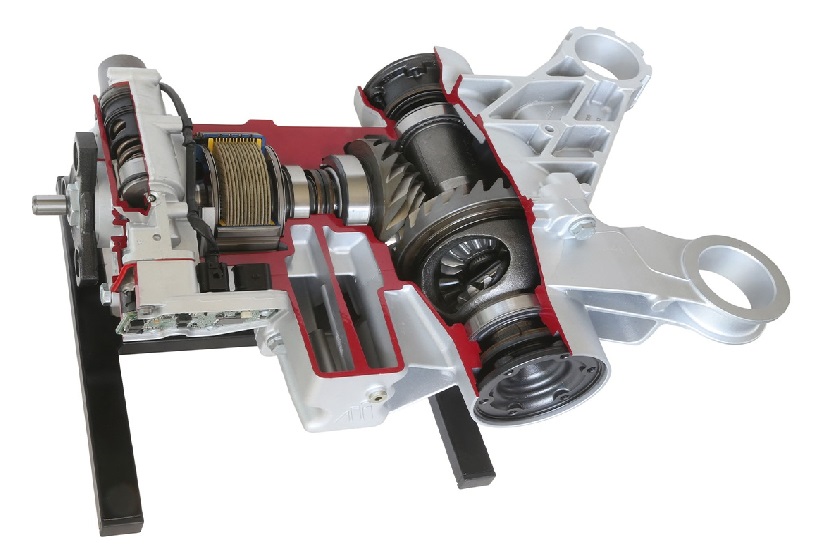

Как слить и заправить масло в муфту Haldex

Подробнее о полноприводной муфте Haldex поколения V читайте здесь .



Нам необходимы следующие специальные устройства, контрольные и измерительные приборы, а также вспомогательные средства:



1. Устройство для заправки муфты Haldex 2 VAS 6291.

2. Поддон для сервисных кранов VAS 6208.





Как слить масло из муфты Haldex

1. Подставляем поддон.

2. Выкручиваем резьбовую пробку сливного отверстия и полностью сливаем масло для муфты Haldex.

3. Возвращаем новую пробку для слива растительного масла и затягиваем ее указанным моментом.





Как заменить масло в муфте Haldex – узнайте здесь.





Как залить масло в муфту Haldex

1. Подставить под картер главной передачи емкость VAS 6208.

2. Для доливания масла используем устройство для заправки муфты Haldex 2 VAS 6291.

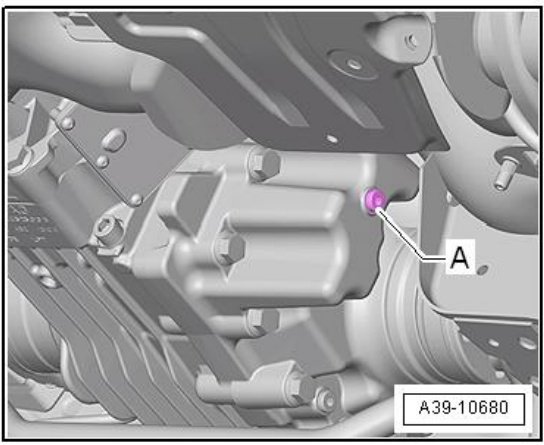

3. Выкручиваем резьбовую пробку заливного отверстия A .

4. Разъединяем адаптер A и угловой разъем B .

5. Возвращаем адаптер A до упора. Фиксируем уголок B на адаптере A .

6. Прокладываем шланг устройства для заправки над приводным валом. Шланг не должен провисать. Он должен выходить из-под автомобиля сзади, над левым задним колесом.

7. Проверяем, чтобы кран стрелки был закрыт.

8. Возвращаем бачок A на устройство для заправки муфты Haldex 2 VAS 6291.

9. Открываем кран и держим бачок, как показано на рисунке.

10. Заливаем масло в муфту Haldex.

11. Муфту Haldex можно считать нормально заправленной, если на переходнике A выступило масло. Если масло выступило, ставим бачок ниже уровня муфты Haldex (например, на инструментальную тележку). Излишки масла сливаем в бачок. Если масло больше не вытекает, снимаем устройство для заправки муфты Haldex 2 VAS 6291. Муфта Haldex должна быть заполнена до нижнего края отверстия для заправки масла.

12. Поднимаем автомобиль.

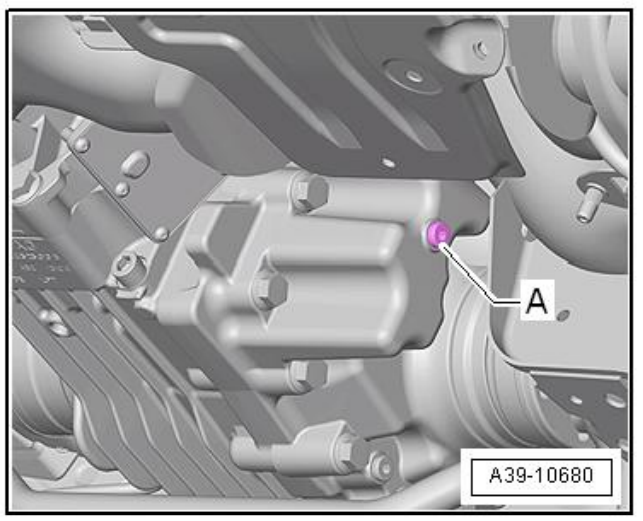

13. Повернуть новую пробку заливного отверстия A .

14. Проверяем уровень масла.





Как проверить уровень масла - читайте на сайте AVTOAD .





Момент затяжки:

1. Резьбовая пробка заливного отверстия для масла для муфт Haldex – 15 Нм.

2. Резьбовая пробка сливного отверстия для масла для муфт Haldex после снятия заменить пробку – 32 Нм.





Можно также узнать о том, как снять и установить муфту Haldex.
