Стенд для диагностики генераторов и стартеров MS005. Руководство по эксплуатации

Содержание :

1. Назначение
2. Технические характеристики
3. Комплектация
4. Описание стенда
5. Использование согласно назначению
5.1. Указания по технике безопасности
5.2. Установка и подключение стенда
6. Обслуживание стенда
6.1. Обновление программного обеспечения стенда
6.2. Очистка и уход
7. Основные неполадки и методы их устранения
8. Утилизация
9. Контакты

Введение
Спасибо за выбор продукции ТМ MSG equipment.
Настоящее Руководство содержит сведения о назначении, комплектации, конструкции, технических характеристиках и правилах эксплуатации стенда MS005 .
Перед использованием стенда MS005 (далее по тексту стенд) внимательно изучите это руководство по эксплуатации, при необходимости пройдите специальную подготовку на предприятии-производителе стенда.
В связи с постоянным улучшением в конструкцию стенда, комплектацию и программное обеспечение могут быть внесены изменения, не отраженные в настоящем Руководстве по эксплуатации. Предустановленное в стенде ПО подлежит обновлению, в дальнейшем его поддержка может быть прекращена без уведомления.



1. Назначение



Стенд предназначен для определения технического состояния автомобильных генераторов с разными терминалами подключений, включая генераторы системы «старт-стоп» 12В, стартеров и 12В кислотно-свинцовых автомобильных аккумуляторов.
Стенд отображает параметры, которые измеряются в режиме реального времени и выводят их в виде осциллограммы, что позволяет увидеть полную картину работы агрегата и более точно определить его состояние.

Диагностика автомобильных генераторов и регуляторов напряжения проводится по следующим критериям:

• - напряжение стабилизации;
• - работоспособность контрольной лампы;
• - FR (отображение частоты и скважности сигнала FR, обратная связь регулятора напряжения).
• – размер пульсаций переменного тока.



Для COM генераторов (регуляторов напряжения):

• - ID;
• - протокол;
• - скорость обмена данными;
• - тип LIN протокола;
• – ошибки самодиагностики регулятора.

Диагностика автомобильных стартеров производится по характеру изменения напряжений и токов на клеммах 30, 45 и 50.



2. Технические характеристики



Основные:

Напряжение питания, В – 400

Тип сети питания - Трехфазная

Мощность привода, кВт – 7.5

Габариты (Д*Ш*В), мм – 655×900×1430

Вес, кг – 130

Количество АКБ (не входит в комплект) – 2 одинаковых кислотно-свинцовых по 12В

Емкость АКБ – Минимум 45А·час

Автоматическая зарядка АКБ №1 - Да

Автоматическая зарядка АКБ №2 - Да

Номинальное напряжение проверяемых агрегатов В - 12 и 24

Максимальная габаритная длина проверяемого агрегата мм (м) - 410 (0,41)



Проверка генераторов:

Нагрузка при 12В, А – 300А

Нагрузка при 24В, А – 150А

Режим проверки - Автоматический/ручной

Регулировка нагрузки (0-100%) - Плавно

Вращающийся привод, об/мин - 0-3000

Регулировка оборотов привода - Плавно

Тип передачи (привод-генератор) - Клиноременный привод/поликлиновый привод

Типы проверяемых генераторов 12В - Lamp, SIG, RLO, RVC, C KOREA, PD, C JAPAN, COM (LIN, BSS), S/A PSA

Типы проверяемых генераторов - 24В - Lamp, COM (LIN)



Проверка стартера:

Мощность проверяемого стартера кВт - До 11

Параметры измерения – вывод на экран графиков, отображающих режим запуска работы, изменения напряжения и тока напряжения на клеммах: К30, К50 и К45



Проверка аккумулятора:

Проверяемые типы АКБ - Любые свинцово-кислотные АКБ 12В

Параметры измерения - Емкость



Дополнительно:

Дисплей - Сенсорный 12"

Обновление ПО - Доступно

База данных генераторов - Доступно

Сохранение результатов диагностики - Доступно

Печать - Доступно

Подключение к интернету - Wi-Fi (802.11a/b/g/ac), Ethernet

Подключение периферийных устройств – 2 x USB





3. Комплектация

В комплект оборудования входит:

Стенд MSG MS005 – 1шт.

MS33001 – кабель с комплектом адаптационных проводов для подключения к разъему генератора – 1шт.
Кабель для диагностики стартера – 1шт.
Адаптер плюсовой клеммы стартера – 2шт.
MS0114 – плавкий предохранитель (тип 22×58мм, сила тока 100А) – 1шт.
Стилус - 1шт
Модуль Wi-Fi – 1шт.
Ключ для дверей стенда – 2шт.
Розетка 400В – 1шт.
Руководство по эксплуатации (карточка с QR-кодом) - 1шт.



4. Описание стенда

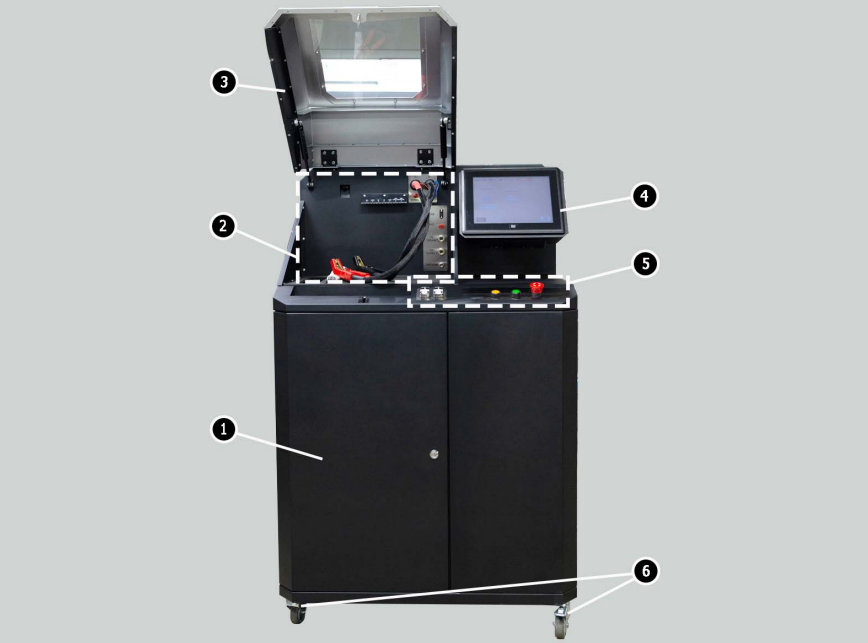

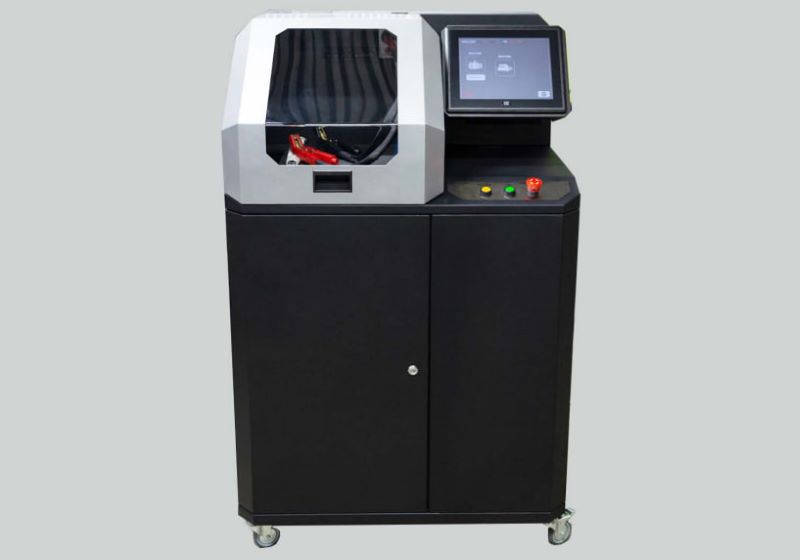

Фото 1. Общий вид диагностического стенда

1 – Дверь для доступа к аккумулятору.
2 – Рабочая площадка.
3 – Защитный кожух.
4 – Сенсорный экран – для отображения диагностических параметров проверяемого агрегата и управления функциями стенда.
5 – Панель управления.
6 – Поворотные колеса с тормозом.

Рабочая площадка (фото 2) содержит следующие элементы:

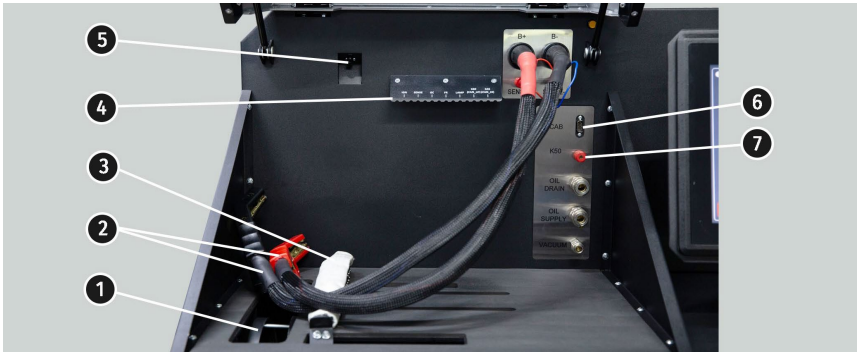

Фото 2. Рабочая площадка стенда

1 – Ремни привода генератора, клиновой и поликлиновой.
2 – Силовые кабели "В+" "В-".
3 – Цепь фиксации агрегата.
4 – Кронштейн для диагностического кабеля-крокодила.
5 – Тепловизионная камера.
6 – Разъем подключения диагностического кабеля.
7 – Разъем подключения диагностического кабеля для диагностики стартера.

Панель управления (фото 3) включает элементы управления:

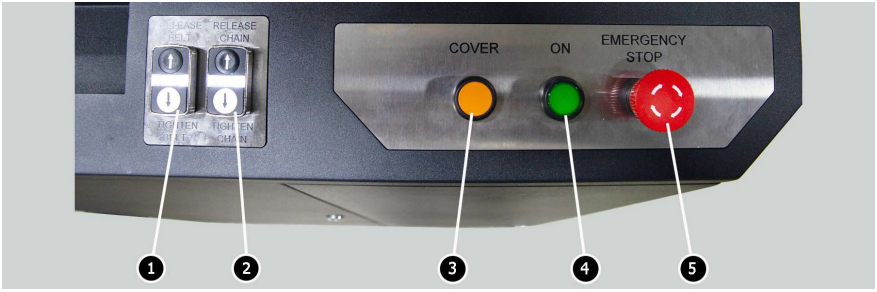

Фото 3. Панель управления стендом

1 – Кнопки управления натяжением и ослаблением ремня привода генератора.
2 – Кнопки управления затяжкой/ослабление цепи фиксации агрегата.
3 – Кнопка COVER – открывает защитный кожух.
4 – Кнопка OFF/ON – отвечает за питание стенда. Стенд отключается нажатием кнопки «Выключить стенд» в главном меню сервисной программы.
5 – Кнопка «EMERGENCY STOP» - аварийная остановка привода генератора и затяжка цепи/ремня.

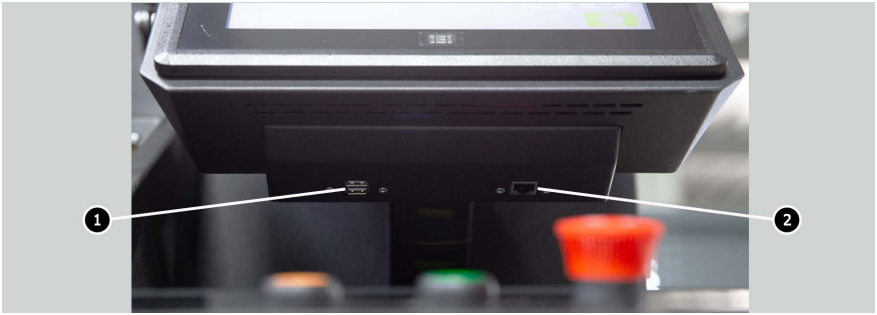

В нижней части экрана (фото 4) расположены два USB разъема (поз. 1, фото 4) для подключения компьютерной периферии (мышь, клавиатура, Wi-Fi адаптер, принтер), а также один сетевой LAN разъем (поз. 2 фото 4).



Фото 4. Расположение разъемов USB и LAN



В комплекте со стендом поставляется диагностический кабель (фото 5), включающий набор проводов-переходников (рис. 6) для более удобного подключения к терминалам в разъеме генератора.

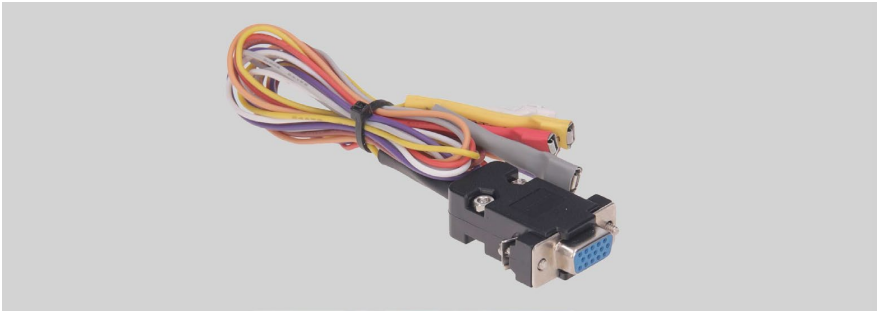

Фото 5. Диагностический кабель MS-33001

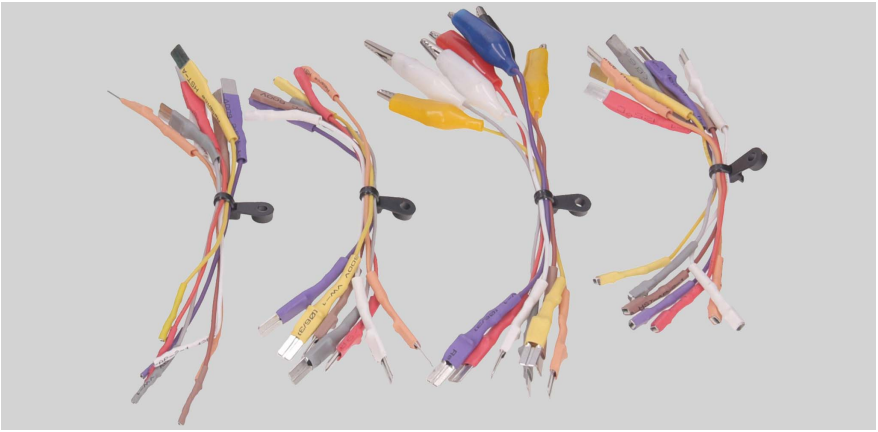

Фото 6. Набор проводов-переходников



Диагностический кабель MS-33001 имеет следующую цветную маркировку адаптационных проводов (см. также табл. 1):



• Оранжевый – « S » (Sense pin) – терминал, позволяющий измерять напряжение АКБ регулятором напряжения, а также сравнивать напряжение АКБ с выходным напряжением генератора. Подключается к клемме "S".
• Красный – “ IG ” (Ignition) – терминал для подключения цепи зажигания, клеммы: 15, A, IG.
• Белый – « FR » – терминал передачи данных о погрузке регулятора. Подключается к терминалам: "FR", "DFM", "M".
• Серый – « D+ » – терминал для подключения контрольной лампы регулятора напряжения. Предназначен для подключения к терминалам: D+, L, IL, 61.
• Желтый – « GC » – используется для подключения канала управления регулятором напряжения генератора. Подключается к терминалам: COM, SIG и т.д.
• Коричневый – « К30 » – подключается к клемме 30 стартера, соединенной с клеммой «+» аккумуляторной батареи.
• Фиолетовый – « К45 » – подключается к выходу электромагнита стартера, соединенного с электродвигателем стартера.

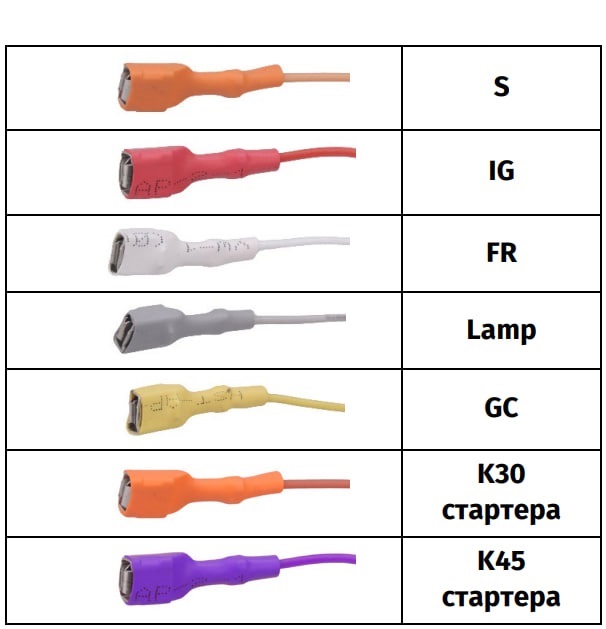

Таблица 1 – Цветовая маркировка кабеля MS-33001



Для удобства использования диагностических кабелей рекомендуется надеть зажимы типа «крокодил» на кронштейн.

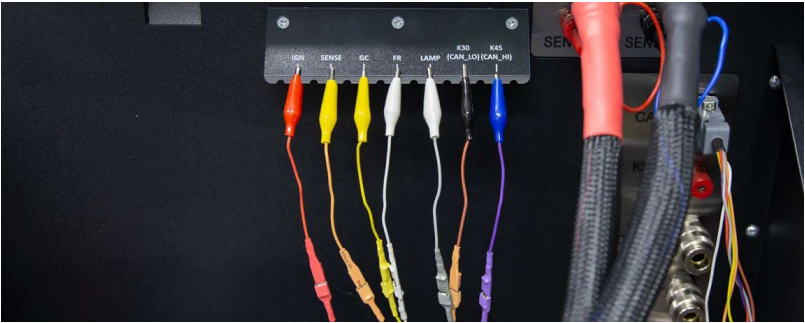

Фото 7. Зажимы диагностического кабеля, зафиксированные на держателе.



При диагностике стартера используется кабель MS-33001 и кабель для подключения клеммы 50 (фото 8).

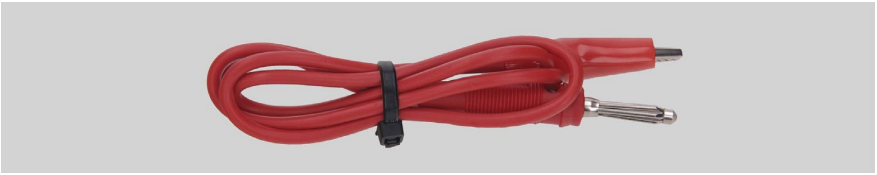

Фото 8. Кабель для подключения клеммы 50 стартера



5. Использование согласно назначению

1. Используйте стенд только по прямому назначению (см. главу 1) .
2. Выключение стенда следует производить через интерфейс сервисной программы, нажав кнопку «Выключить стенд».
3. Используйте кнопку аварийной остановки EMERGENCY STOP стенда только при необходимости немедленно остановить привод стенда, отключить затяжку цепи или ремня, выключить подачу силовых кабелей.
4. Клеммы диагностического кабеля MS-33001, используемые для диагностики генераторов и стартеров, подключаются только к клеммам реле-регулятора и клеммам стартера К30 и К45.)
5. Для защиты сенсорного экрана от повреждений используйте стилус (входит в комплект).
6. При возникновении сбоев в работе стенда следует прекратить дальнейшую его эксплуатацию и обратиться к производителю или к торговому представителю.

Производитель не несет ответственности за какой-либо ущерб или вред здоровью человека вследствие несоблюдения требований настоящего Руководства по эксплуатации.



5.1. Указания по технике безопасности

1. К работе на стенде допускаются квалифицированные лица, которые получили право работы на стендах определенных типов и прошли инструктаж по безопасным приемам и методам эксплуатации.
2. Стенд должен быть обязательно отключен от питания во время его очистки и уборки, а также в аварийных ситуациях.
3. Рабочее место должно всегда содержаться в чистоте, хорошо освещенном и просторном.
4. Для обеспечения электрической и пожарной безопасности ЗАПРЕЩАЕТСЯ:
- подключать стенд к электрической сети, которая имеет неисправную защиту от токовых перегрузок или не имеет такой защиты;
- использовать для подключения стенда розетку без заземляющего контакта;
- использовать для подключения стенда к электрической сети удлинители. Если розетка находится вдали от места установки стенда, необходимо провести доработку электрической сети и установить розетку;
– эксплуатация стенда в неисправном состоянии.
самостоятельно ремонтировать и вносить изменения в конструкцию стенда, поскольку это может привести к серьезным повреждениям стенда и лишить права гарантийного ремонта.
5. Запрещается оставлять на стенде агрегаты с запущенным приводом без присмотра.
6. При установке агрегата на стенд и его снятии проявляйте повышенную осторожность, чтобы не повредить руки.
7. Запрещается открывать двери для доступа к силовой части стенда, если стенд подключен к сети 400В.

5.2. Установка и подключение стенда

Стенд поставляется упакованным. Освободите стенд от упаковочных материалов, снимите защитную пленку с дисплея (при наличии). После распаковки необходимо убедиться, что стенд цел и нет никаких повреждений. Если повреждение обнаружено перед включением стенда, обратитесь к производителю или торговому представителю.
Стенд устанавливается на ровном полу, зафиксировав поворотные колеса (минимум два колеса) с помощью тормозного механизма.
Стенд сохраняет работоспособность при температуре от +10 до +40°С и относительной влажности воздуха от 10 до 75%.
При установке стенда сохраняйте минимальное пространство 0.5м от задней стороны стенда для обеспечения правильной циркуляции воздуха.
Перед началом работы на стенде необходимо подсоединить:
– аккумуляторные батареи (АКБ) 12В, которые необходимо разместить в аккумуляторном отсеке стенда (фото 9). Для открытия левой двери используйте ключи (в комплекте). При подключении АКБ следует соблюдать маркировку на силовых кабелях. Если подключить только одну АКБ (АКБ1 или АКБ2), то будет доступен только 12В режим диагностики, режим 24В будет недоступен.

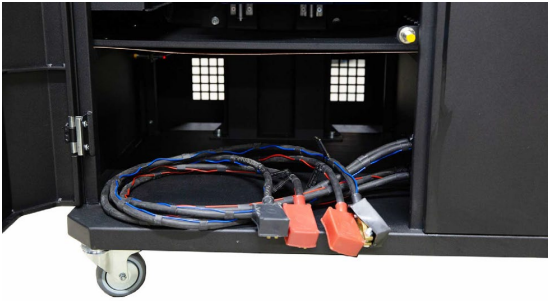

Фото 9. Место для размещения аккумуляторов в стенде

- электрическая сеть 400В в соответствии с маркировкой внутри розетки (поставляется в комплекте).





6. Обслуживание стенда

Стенд рассчитан на длительный период эксплуатации и не требует особого обслуживания. Однако для обеспечения максимального срока эксплуатации необходимо регулярно проводить контроль его технического состояния, а именно:

• проверку работы двигателя (сторонние звуки, вибрации и т.п.);
• состояние ремней привода генератора (визуальный обзор);
• состояние электропроводов (визуальный осмотр);
• отвечает ли окружающая среда требованиям по эксплуатации стенда (температура, влажность и т.п.).

6.1. Обновление программного обеспечения стенда

При подключении к Интернету стенд проверяет наличие обновлений программного обеспечения диагностической программы, базы данных и прошивки стенда. Если стенд нашел новую версию программного обеспечения на сервере компании, вам будет предложено установить обновление или проигнорировать его. Для начала обновления программного обеспечения нажмите кнопку «OK», чтобы отказаться – «Skip».

ВНИМАНИЕ! Процесс обновления может занять некоторое время.
ПРЕДУПРЕЖДЕНИЕ! Запрещается выключать питание стенда, чтобы прекратить обновление.

6.2. Очистка и уход

Для очистки поверхности стенда следует использовать мягкие салфетки или ветошь, а также нейтральные моющие средства. Дисплей следует очищать с помощью специальной волокнистой салфетки и спрея для очистки экранов мониторов. Во избежание коррозии, выхода из строя или повреждения стенда не используйте абразивные материалы и растворители.



7. Основные неисправности и методы их устранения

1. Стенд не запускается

• Включился автоматический выключатель за левой дверцей стенда - откройте левую дверь ключом из комплекта, включите автоматический выключатель в верхнее положение
• Открытая левая дверь, сработал защитный концевой выключатель левой двери - закройте левую дверь
• Отсутствует одна из фаз питания стенда (L1/L2/L3) или нейтраль N – восстановите питание



2. Стенд работает, но электродвигатель не запускается

• Ошибка программного обеспечения по поводу переменной скорости – обратитесь к торговому представителю
• Электропроводка стенда повреждена – обратитесь к торговому представителю

3. Во время работы стенда слышны посторонние звуки

• Неправильно установленный проверяемый агрегат (Приводной ремень перетянут или не выровнен) - переустановите проверяемый агрегат.



4. Во время работы стенда ремень проскальзывает (свистит)

• Недостаточная натяжка ремня – остановите привод и проверьте натяжку ремня
• Износ ремня – замените ремень

5. При проверке генератора контактные зажимы («крокодилы») сильно нагреваются.

• Небольшая площадь контакта – используйте адаптер плюсовой клеммы генератора



8. Утилизация

При утилизации стенда действует европейская директива 2202/96/EC (Директива WEEE – Директива об отходах электрического и электронного оборудования).
Устаревшие электронные устройства и электроприборы, включая кабели и арматуру, а также аккумуляторы и аккумуляторы должны утилизироваться отдельно от бытового мусора.
Для утилизации отходов используйте существующие в вашем распоряжении системы возврата и сбора.
Правильно проведенная утилизация старых приборов помогает предотвратить ущерб окружающей среде и здоровью.
