Неисправный датчик температуры охлаждающей жидкости (ДТОЖ): признаки, причины + как исправить
AvtoAd
08/04/2023
Датчик температуры охлаждающей жидкости
FAQ или несколько вопросов и простых ответов):
Что такое датчик температуры охлаждающей жидкости?
Ответ: Это устройство, которое измеряет температуру охлаждающей жидкости в двигателе автомобиля и передает эту информацию в систему управления двигателем.
Каков принцип действия датчика температуры охлаждающей жидкости?
Ответ: Датчик реагирует на изменение температуры жидкости, изменяя свое электрическое сопротивление, которое система управления двигателем интерпретирует как определенное значение температуры.
Каково построение классического датчика температуры?
Ответ: Классический датчик состоит из термистора, изменяющего сопротивление в зависимости от температуры, и корпуса, который обеспечивает контакт с охлаждающей жидкостью.
Какова роль датчика температуры охлаждающей жидкости в формировании топливной смеси?
Ответ: На основе данных датчика система управления двигателем регулирует соотношение топлива и воздуха, что обеспечивает оптимальное сжигание приготовленной смеси.
Какова роль датчика температуры охлаждающей жидкости в запуске двигателя?
Ответ: Датчик помогает системе управления двигателем определить, нужно ли увеличивать количество топлива при холодном запуске двигателя.
Какие другие важные функции зависят от показателей датчика температуры охлаждающей жидкости?
Ответ: Датчик также оказывает влияние на работу вентилятора радиатора, режим работы кондиционера и другие системы автомобиля.
Как проверить датчик температуры?
Ответ: Есть несколько способов проверки датчика, включая проверку на наличие ошибок в системе управления движком, проверку температурного соответствия, проверку разъема, электропроводки, электронного сопротивления и другие способы.
Каковы последствия неисправности датчика температуры охлаждающей жидкости?
Ответ: Неисправный датчик может привести к плохому запуску двигателя, увеличению расхода топлива, перегреву двигателя и другим проблемам.
Как заменить датчик температуры охлаждающей жидкости?
Ответ: Для замены датчика важно обеспечить, чтобы двигатель автомобиля был холодным, поскольку высокая температура охлаждающей жидкости может привести к ожогам. Кроме того, при горячем двигателе в системе может быть повышенное опасное давление. После этого отсоедините датчик от электрического разъема, выкрутите старый датчик, установите новый и подсоедините его к системе (удалить фишку). Если вы не уверены в своих навыках или нет необходимого оборудования, рекомендуем обращаться к специализированным СТО.
Предостережение: не делайте этого сами без соответствующих знаний и навыков, потому что это может быть опасно!
Каковы основные изготовители датчиков температуры охлаждающей жидкости?
Ответ: Некоторые из основных производителей Bosch, Denso, Delphi, NGK и другие. Есть много заменителей и подделок, поэтому следует быть внимательными при выборе и покупке.
Аббревиатуры использованы в статье:
NTC Терморезистор, термистор — полупроводниковый резистор, активное электрическое сопротивление которого зависит от температуры.
ECM (англ. engine control module, ECM) — разновидность электронного блока (англ. electronic control unit, ECU), осуществляющая управление серией исполнительных устройств (актуаторов) на двигателе внутреннего сгорания.
ДТОЖ – датчик температуры охлаждающей жидкости.
1. Что такое датчик температуры охлаждающей жидкости?
2. Принцип действия датчика температуры охлаждающей жидкости
3. Построение классического датчика температуры
4. Роль датчика температуры охлаждающей жидкости в формировании топливной смеси
5. Роль датчика температуры охлаждающей жидкости в запуске двигателя
6. Другие важные функции, зависящие от показателей датчика температуры охлаждающей жидкости
7. Как проверить датчик температуры?
7.1 Проверка ошибок в системе управления двигателем (ECU)
7. 2 Проверка температурного соответствия
7.3 Определите местонахождение датчика
7.6 Проверьте электрическое сопротивление
1. Что такое датчик температуры охлаждающей жидкости?
Датчик температуры охлаждающей жидкости (ДТОЖ) – это электронное устройство, отвечающее за измерение температуры охлаждающей жидкости (антифриза) в системе охлаждения двигателя автомобиля. Но если учесть все процессы на которые влияют показатели от этого датчика, то следует отметить, что он играет важную роль в работе двигателя, контролируя такие процессы, как создание топливной смеси, обеспечение оптимальной температуры работы двигателя, запуск двигателя, расход топлива и мощность агрегата. В этой статье мы попытаемся с этим разобраться.
2. Принцип действия датчика температуры охлаждающей жидкости
Принцип действия обычного датчика температуры охлаждающей жидкости основан на изменении сопротивления термистору в зависимости от температуры.
Термистор – это специальный элемент, сопротивление которого изменяется в соответствии с температурой.
Обычно используются термисторы NTC (Negative Temperature Coefficient), которые уменьшают сопротивление при повышении температуры.
Мы видим, что чем больше температура, тем меньше сопротивление термистору. При температуре 25 градусов сопротивление датчика 2252 Ом, а при температуре 100 градусов сопротивление снизилось до 100 Ом.
В более сложных схемах построения используют микроконтроллеры, тогда датчик измеряет сопротивление термистору и превращает его в сигнал, передающийся в блок управления двигателем. Но такие датчики редко используются для измерения температуры двигателя, по крайней мере, на сегодня.
Хотя существуют другие типы датчиков температуры, такие как RTD, термисторы NTC наиболее распространены в автомобилях из-за своей высокой чувствительности и способности работать в широком диапазоне температур.

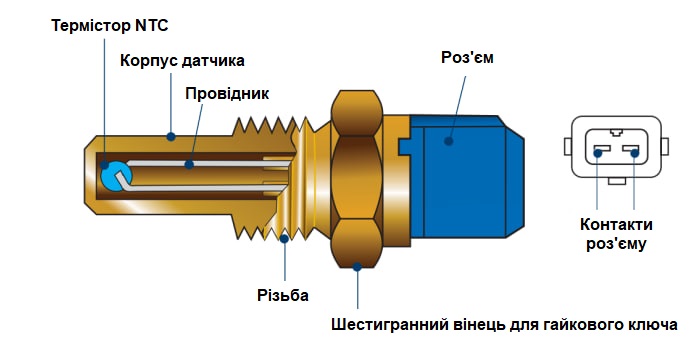

3. Построение классического датчика температуры:
Классический датчик температуры охлаждающей жидкости (часто используется термистор NTC) состоит из нескольких основных компонентов.
Термистор : Это сердцевина датчика, которая изменяет электрическое сопротивление в зависимости от температуры. Термисторы NTC уменьшают свое сопротивление при повышении температуры.
Металлический корпус датчика : Термистор обычно закрепляется внутри металлического корпуса, имеющего хороший тепловой контакт с охлаждающей жидкостью. Корпус защищает термистор от механических повреждений и обеспечивает тепловой контакт с жидкостью.
Электрические контакты : Контакты (обычно в виде двух выводов) обеспечивают соединение датчика с электрической системой автомобиля. Они передают сигнал от термостера к системе управления двигателем (ECU).
Герметическое уплотнение : Это уплотнение предотвращает проникновение охлаждающей жидкости и влаги к внутренним компонентам датчика.

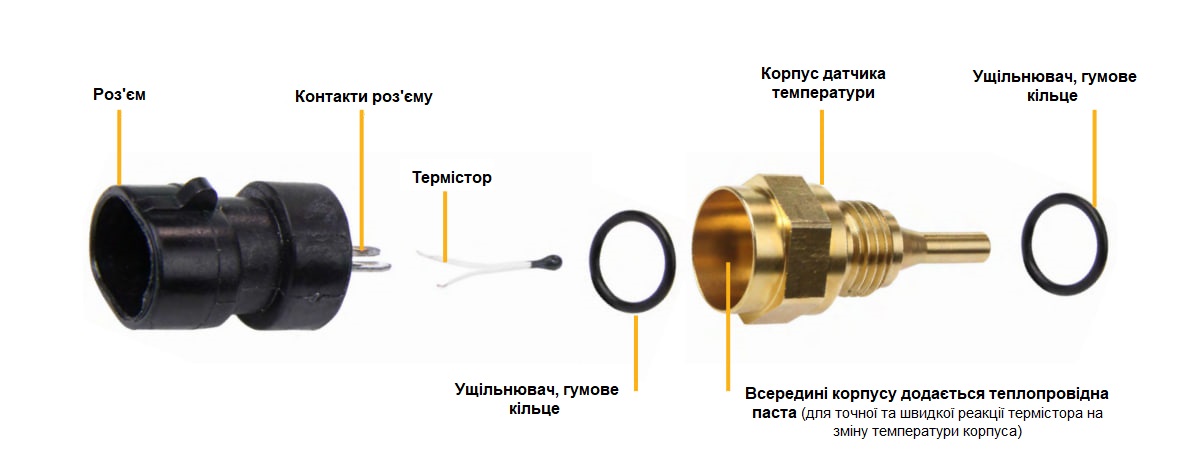

В разобранном состоянии датчик имеет следующий вид:
4. Роль датчика температуры охлаждающей жидкости в формировании топливной смеси
Датчик температуры охлаждающей жидкости играет немаловажную роль в формировании оптимальной топливной смеси. Блок управления двигателем (ECM (engine control module, ECM)) использует данные о температуре охлаждающей жидкости для коррекции количества топлива, подаваемого в цилиндры двигателя.
Когда двигатель холодный, топливная смесь должна быть насыщеннее для обеспечения эффективного воспламенения и ускорения процесса нагрева двигателя. В таком случае ЭСМ увеличивает количество подаваемого в цилиндры топлива. С ростом температуры охлаждающей жидкости ЕСМ уменьшает количество топлива, обеспечивая более экономичный и экологичный режим работы двигателя.
5. Роль датчика температуры охлаждающей жидкости в запуске двигателя
Датчик температуры охлаждающей жидкости имеет важное значение для запуска двигателя, особенно в холодную погоду. Учитывая показатели температуры охлаждающей жидкости, ЭСМ корректирует параметры работы двигателя, такие как длительность впрыска топлива и угол опережения зажигания. Это позволяет обеспечить надежный запуск двигателя в разных условиях эксплуатации.
6. Другие важные функции, зависящие от показателей датчика температуры охлаждающей жидкости
- Регулировка скорости холостого хода: ЭСМ корректирует скорость холостого хода двигателя на основе температуры охлаждающей жидкости, что позволяет обеспечить стабильную работу двигателя при нагревании и в разных погодных условиях.
- Управление вентилятором системы охлаждения: Датчик температуры охлаждающей жидкости отправляет сигнал в ЭСМ, управляющий включением и отключением вентилятора системы охлаждения. Это позволяет эффективно контролировать температуру двигателя, избегать перегрева и обеспечивать оптимальные условия работы.
- Управление системой рециркуляции отходящих газов (EGR): Датчик температуры охлаждающей жидкости помогает ЕСМ регулировать работу системы рециркуляции отходящего газа, уменьшая выбросы вредных веществ и обеспечивая экологическую дружественность автомобиля.
- Управление коробкой передач: В некоторых автомобилях с автоматической коробкой передач датчик температуры охлаждающей жидкости используется для коррекции трансмиссии. Учитывая температуру двигателя, ЭСМ может изменять момент переключения передач, что способствует экономичности топлива и обеспечивает комфортную езду.
- Адаптация системы обогрева салона Датчик температуры охлаждающей жидкости может также использоваться для адаптации работы системы обогрева салона, обеспечивая пассажирам комфортные условия в разных погодных условиях.
7. Как проверить датчик температуры?
Проверка проблем в работе системы охлаждения и датчика температуры охлаждающей жидкости – это отдельная тема для обсуждения. Она может выполняться несколькими способами, но вот основные шаги для выполнения этой задачи:
7.1 Проверка ошибок в системе управления двигателем (ECU)
Подключите сканер для диагностики автомобиля к порту OBD-II вашего автомобиля (обычно расположенного под рулем) и проверьте наличие кодов ошибок, связанных с датчиком температуры охлаждающей жидкости.
Датчики температуры охлаждающей жидкости мониторятся системой управления двигателем, и если они не функционируют должным образом, система OBD-II автомобиля может вызвать разные коды ошибок. Вот некоторые из них:
- P0115 : Ошибка датчика температуры охлаждающей жидкости.
- P0116 : Неисправная система датчика температуры охлаждающей жидкости.
- P0117 : Низкий входной сигнал в датчике температуры охлаждающей жидкости.
- P0118 : Высокий входной сигнал в системе датчика температуры охлаждающей жидкости. Эта ошибка наиболее распространена при неисправном датчике или плохом контакте на разъеме.
А эти коды могут указывать на проблемы, касающиеся не только самого датчика, но и других элементов системы охлаждения двигателя, таких как термостат или насос охлаждающей жидкости. Если вы получили один из этих кодов, вам следует обратиться к профессионалу для дальнейшей диагностики и ремонта:
- P0119 : Ошибка периода/частоты датчика температуры охлаждающей жидкости.
- P0125 : Недостаточное время для замыкания петли температуры охлаждающей жидкости.
- P0126 : Недостаточная температура охлаждающей жидкости для стабильной работы.
- P0128 : Температура охлаждающей жидкости недостаточно.
Этот список кодов ошибок не является полным и могут существовать другие коды, указывающие на проблемы с датчиком температуры. Поэтому важно рассмотреть конкретную формулировку пояснения к коду на вашем сканере. Ошибки, описывающие проблемы с электрической цепью датчика температуры, чаще всего свидетельствуют о неисправности самого датчика, проблемах с контактом в разъеме, или повреждении проводки, ведущей к блоку управления двигателем. Редко, но случается, что неисправен блок управления.
7.2 Проверка температурного соответствия
Основная задача понять, температура двигателя в области датчика соответствует температуре, отображаемой на щитке приборов, или по показателям из блока управления ECM.
Запустите автомобиль и дайте ему прогреться. С помощью инфракрасного термометра измерьте температуру возле датчика температуры охлаждающей жидкости. Сравните это значение с температурой, отображаемой на панели приборов. Но лучше мониторить температуру из-за диагностического оборудования. Если двигатель холодный, например 14 градусов, то в измерительных значениях блока двигателя, которые мы смотрим через диагностическое оборудование, должно быть также 14 градусов. Запускаем двигатель и постепенно наблюдаем повышение температуры с помощью пирометра (инфракрасного термометра) в области датчика температуры и сверяем с показателями компьютера. Значения должны примерно совпадать вплоть до значений, при которых включается вентилятор охлаждения основного радиатора охлаждения двигателя. Если значения отличаются, это может свидетельствовать о неисправности датчика.
Но если вы видите значение кардинально не соответствующих реалиям, или температура неизменна, например 40 градусов. Это инженеры заложили аварийную карту работы по неисправному датчику и она зависает на одном или нескольких значениях.
К примеру:
Вы можете смело приниматься в следующий пункт проверки.
7.3 Определите местонахождение датчика
Датчик температуры охлаждающей жидкости обычно размещается на двигателе в месте, где он может контактировать с охлаждающей жидкостью. Он часто находится у термостата. Просмотрите руководство по ремонту автомобиля, чтобы найти его точное расположение.
Можно использовать программы Autodata, Alldata и другие для обнаружения местоположения нужного нам датчика. Бывают варианты, когда датчиков несколько и тогда проверка усложняется. Но поиски и проверки нужно начинать так или иначе.
К примеру в Audi 2.0 TFSI 2018 года, датчик температуры находится на головке блока цилиндров, сзади, около 4го цилиндра:
А уже на V8 от GMC Yukon, также 2017 года выпуска, он находится спереди двигателя у дроссельной заслонки:
Проверка физического состояния. Сделайте визуальный обзор и убедитесь в неповрежденности датчика, разъема и проводки самого датчика и ДТОЖ (Датчик температуры охлаждающей жидкости). Осмотрите датчик и его проводку на наличие видимых повреждений, таких как коррозия, трещины или переломы. Убедитесь, что датчик правильно подключен к электрической системе автомобиля. Если визуально все хорошо, нужно проверить электропроводку или сам датчик. Выбор этой последовательности зависит от знаний в так называемых 'больных' местах определенной марки и модели автомобилей.
7.4 Проверка разъема
Проверьте наличие коррозии или повреждений: Осмотрите разъем и провода на наличие коррозии, переломов или других видимых повреждений. Коррозия может возникнуть в результате попадания влаги и препятствовать правильному соединению датчика и разъема. Окисление преимущественно зеленого цвета.

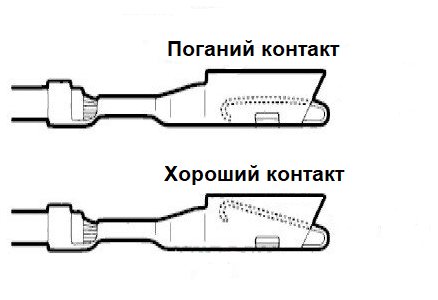

Проверьте контакты: Проверьте контакты в разъеме, должны быть чистыми и отсутствующими признаками окисления.
Проверьте крепление: Убедитесь, что разъем датчика надежно крепится и не имеет следов износа, которые могут привести к свободному соединению.
Вот так выглядит Джекпот)) Поврежденный корпус, грязные контакты, такую фишку необходимо заменить:
7.5 Проверка электропроводки
Не редок случай, когда проводка, соединяющая датчик температуры с блоком управления двигателем, пострадает. Это часто случается с автомобилями производства концерна VAG, где для защиты проводки используется гофр. Впоследствии проводка может стираться об эту гофру, и если в это время под капотом есть влага, провода могут стать жертвами окисления, гнили или порваться.
Повреждения проводки могут быть вызваны разными факторами. Часто это бывает по причине аварий, вмешательств в электричество для установки дополнительного оборудования или противоугонных систем, а также из-за конструкторских ошибок.
Иногда, когда проводка стирается, провода могут между собой создавать контакт и не только непосредственно, но и через влагу. Это особенно распространено в зимнее время, когда на дорогах используется попадающая на проводку соль. В таких случаях могут возникать дополнительные ошибки, связанные с проблемами датчика температуры.
Физическое повреждение электропроводки из-за посторонних вмешательств:
7.6 Проверьте электрическое сопротивление:
Отсоедините датчик от электрической системы автомобиля. Используя омметр, проверьте сопротивление контактов датчика. Сравните это значение с рекомендуемыми значениями, указанными в руководстве по ремонту. Обратите внимание, что сопротивление меняется с температурой, поэтому вам может потребоваться это при различных температурах.
На рисунке показано, как нужно проверять датчик.
График отношения сопротивления к температуре у каждого датчика свой. Чтобы точно убедиться в соответствии с этими значениями, нужно найти техническую литературу, взять термометр, запастись терпением и проверять все это. Но это нужно для доводки кастомных проектов и сложных неисправностей или подборе датчика при невозможности покупки оригинального. Мы рассмотрим простой метод проверки на предмет работоспособности датчика.
Возьмем датчик температуры от BMW M57 двигатель:
Разберемся по схеме, какой контакт за что отвечает:
Как видим, 3 и 4 контакта отвечают за температурный датчик для блока управления. Подключаем фишки и тестеры:
И сразу замечаем, что температура в комнате 14.4 градуса (это видно на тестере ;-)) и при такой температуре показатели сопротивления 3049 Ом.
Следующим этапом мы проверяем сопротивление при нагревании датчика:
Термометр воды не мерили, но сразу стало понятно, что датчик реагирует на изменение температуры. Приблизительно 65-70 градусов и сопротивление 1323 Ом.
Значит датчик с вероятностью 99% рабочий.
Почему 1% оставляю? Были случаи, когда все проверки датчик проходил, но оказался неисправным. Объяснение можно найти, ведь проверка в чашке длится минуту, а работа датчика на двигателе автомобиля длится часами. А из-за того, что сопротивление противодействует току, то в определенных моментах внутри термистора может возникать плохой контакт. В таком случае ошибка, при диагностике, будет отображаться, как '' Спорадическая ''.
Приблизительная схема противодействия току:
7.7 Другие методы проверки
Существуют другие методики поиска неисправности при обнаруженных ошибках, касающихся обнаружения неисправности или несоответствия работы в цепи датчика температуры. Эти правила поиска касаются не только ДТОЖ, но и других температурных датчиков. Но следует помнить, что каждый датчик представляет собой отдельную историю, со своими характеристиками и особенностями. К примеру:
- Мониторинг из-за диагностики показателей температуры и отключения разъема от датчика температуры, но этот метод очень не точен.
- Подключение переменного резистора к разъему ДТОЖ и проверка показателей на приборной панели или показатели из блока управления при изменении сопротивления.
- Проверка показателей сопротивления или напряжения у разъема блока управления
8. Заключение
Обобщая датчик температуры охлаждающей жидкости играет ключевую роль в работе автомобильного двигателя и его систем. Он обеспечивает оптимальные условия работы двигателя, поддерживая экономичность, экологичность и комфорт при эксплуатации автомобиля.
Помните, что эти проверки могут обнаружить неисправности датчика температуры охлаждающей жидкости, но они не гарантируют правильность работы датчика во всех условиях. Если вы подозреваете, что датчик неисправен, лучшим вариантом может быть его замена. Если проблема с температурой двигателя продолжается после замены датчика, причина может заключаться в другом компоненте системы охлаждения, таком как термостат, водяной насос или радиатор. Так или иначе вам нужно будет разобраться в этой ситуации или обратиться к специалистам. Специалист это не всегда хороший сервис и рецепция ''на все деньги'', но и ответственность у брендовых или профессиональных СТО должна быть лучше. Решать вам, уважаемый пользователь.
Берегите себя.
