Автомобильная сигнализация PROXIMA ZKC 24V

Автосигнализации PROXIMA – это семейство современных микропроцессорных программируемых устройств, удовлетворяющих практически все потребности монтажника и заказчика. Компактный дизайн и удобная комплектация с радиопрограмматором (патент заявлен) способствовали значительной популярности этой системы.

Модель имеет следующие особенности:

Электропитание 24В – грузовики.
Автоматический двухконтурный иммобилайзер.
Противовредимый замок.
Беззвучный (только указатели поворота) или включение/выключение подтверждения гостя тревога.
Повторное включение сигнализации после снятия с охраны (без открывания дверей, поворота замка зажигания или нажатия кнопки B на пульте дистанционного управления).
Одно или 3-секундное управление центральным замком.
Функция комфорта (30-секундный импульс закрытия).
Срабатывание 12В и зарядка без источника питания.
Выход на сирену 12В без собственного питания.
Выход 12 В для питания дополнительных датчиков, возможность отключения дополнительного датчика с помощью пульта, возможность работы с дополнительным датчиком (например, ультразвуковым) с предварительной сигнализацией (включение датчика генерирует 6 коротких сигналов).
Сменный код пульта (Keeloq), возможность программирования с помощью радиопрограмматора, контроль батареи пульта, когда батарея разряжена, можно отключить сигнализацию, но нельзя включить (сигнализирует 8 раз сирена).
Предупреждение во взаимодействии с микроволновым датчиком (сигнал лягушки).
Открывание окон с помощью пульта ДУ вместе с оконным контроллером PROXIMA, функция ПАНИКА.
Защита от короткого замыкания выходов указателя поворота и сирены.
Экстренное снятие с охраны кнопкой (опция).
Постановка сигнализации на охрану через 5 или 25 секунд после ее активации пультом – (25 секунд позволяет закрыть окна при установке ультразвукового датчика).
Возможность программирования до 4 пультов.
Память последних 10-ти будильников.

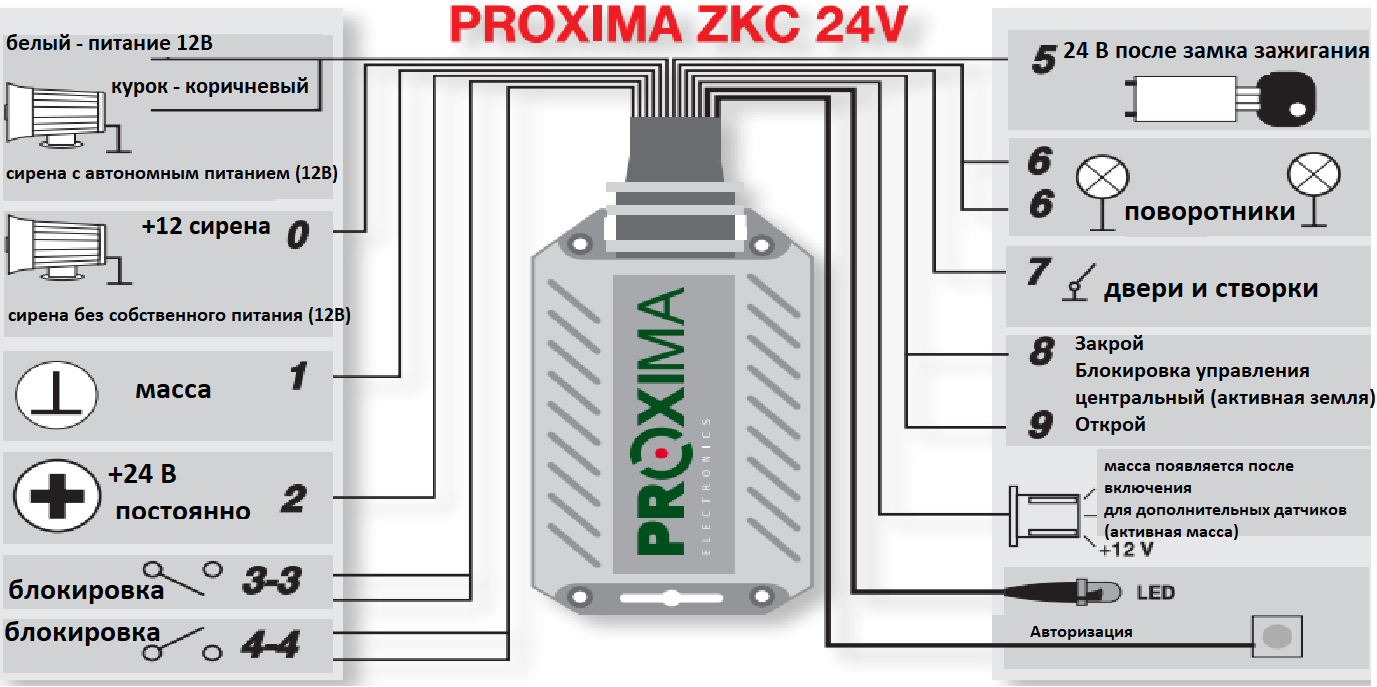

Схема установки сигнализации PROXIMA ZKC 24V

Программирование сигнализации PROXIMA ZKC 24V радиопрограмматором

Как включить сигнализацию PROXIMA ZKC 24V

При нажатии кнопки A на пульте ДУ, когда сигнализация выключена, активирует ее. О включении сигнализации сообщает сигнал сирены (если включена опция включения и выключения громкой сигнализации) и включение указателей поворота на 3 секунды. Если в брелоке разряжена батарея, нажатие клавиши А на брелоке не активирует тревогу, а ППК сгенерирует серию из 8 коротких импульсов сирены.

Если запрограммировано отключение внешнего датчика, нажатие кнопки B на пульте при включенных показателях поворота приведет к отключению датчика. Сигнализация отключения датчика заключается в выключении и повторном включении поворотников и включении сирены.

Центральный замок блокирует сигнализацию одновременно с включением поворотников. Если функция комфорта включена, то масса на выходе закрытия центрального замка остается еще на 25 секунд. После закрытия центрального замка сигнализация не реагирует на зажигание 5 секунд, на дверь и наружный датчик 5 секунд (или 25 секунд). По истечении этого времени светодиод начнет мигать, и сигнализация включится. Нажатие кнопки B , когда сигнализация активирована, активирует сирену тревоги (ПАНИКА) на 10 секунд. Контрольная панель имеет ограниченное количество тревог, вызванных открыванием дверей или срабатыванием датчика.

После 10 тревог, вызванных открыванием дверей или 10 тревог, вызванных срабатыванием дополнительного датчика, ППК перестает реагировать на эти зоны.

Срабатывание тревоги после поворота замка зажигания сбрасывает счетчик тревог, вызванных открыванием дверей и активацией датчика, а затем панель управления снова реагирует на все активации. Если включена функция предварительной тревоги, активация внешнего датчика не вызывает тревоги, а включает сигнальный диод и генерирует 6 сигналов сиреной. Если извещатель повторно активируется в течение 30 секунд после предварительной тревоги, панель управления сработает тревогу.

Оповещение сигнализации PROXIMA ZKC 24V

Сигнал длится 30 секунд. Во время тревоги включена сирена и мигают показатели поворотов. Нажатие кнопки A на пульте дистанционного управления отключает ее во время сигнализации. Нажатие клавиши B на пульте только сокращает ее (а не выключает) и ППК переходит в режим ожидания.

Тревога сигнализации PROXIMA ZKC 24V против угона авто

Если в сигнализации активирована (запрограммирована) противоугонная (угонная) блокировка, а время авторизации истекло (1 или 3 минуты после открытия двери), начинается процедура остановки автомобиля. В течение первых 15 секунд раздается сигнальная сирена (все чаще). Если в течение этого времени нажать кнопку авторизации примерно на 2 секунды, сигнализация будет прервана, и можно будет продолжить управление автомобилем. По истечении этого времени зажигание выключается и включаются указатели поворота и сигнализация сирена.
Через 30 секунд сирена выключается, показатели поворота продолжают мигать, а сигнализация ожидает отключения и повторного включения зажигания. После включения зажигания включается снова на 10 секунд (это позволяет автомобилю отъехать в безопасное место). Затем выключается зажигание и снова включается сирена на 30 секунд.

Манипуляции с замком зажигания после выключения сирены не открывают автомобиль, а только включают сирену на 30 секунд. Если зажигание не включено, сигнализация остается с включенным замком зажигания, выключенной сиреной и мигающими указателями поворота к авторизации. Авторизация может быть исполнена в любое время во время действия тревоги против похищения. При сигнализации, вызванной блокировкой против угона, автосигнализация не реагирует на сигналы пульта.

Как выключить сигнализацию PROXIMA ZKC 24V

Нажатие кнопки A на пульте ДУ, когда сигнализация включена, выключит ее. Если брелок невозможно снять с охраны, а экстренное снятие с охраны запрограммировано, после срабатывания тревоги удерживайте кнопку авторизации, пока сирена не прекратит подавать тревогу.

Об отключении сигнализации сообщают два коротких сигнала сирены (если установлена опция включения и выключения громкой сигнализации) и две длинные вспышки показателей поворота.

Если тревога срабатывала хотя бы один раз во время ожидания тревоги, ППК сгенерирует 4 коротких импульса сирены (память тревоги) независимо от того, включена ли опция активации и деактивации громкой тревоги.

Если включена повторная постановка на охрану, светодиод начинает мигать дважды в секунду, если дверь не открывается в течение 50 секунд, не зажигается или не нажимается кнопка B на пульте дистанционного управления, сигнализация снова включается. Если запрограммирована опция автоматической блокировки, через 50 секунд после выключения зажигания реле блокировки отключаются и остаются в таком состоянии до нажатия любой кнопки на пульте.

Активация автоматической блокировки сигнализируется непрерывным светом светодиода (независимо от замка зажигания). Отключение блокировки с помощью дистанционного управления возможно вне зависимости от состояния замка зажигания. Поворот замка зажигания при заблокированном замке сигнализируется тремя звуками сирены.

Если ППК обнаружит разряд батареи брелока, автоматическая блокировка отключается до нажатия любой кнопки на брелоке с исправной батареей. Автоматическую блокировку и антиугон (kidnaper) можно перевести в служебное состояние (управление автомобилем станет возможным сразу после поворота замка зажигания и авторизация не требуется). Для этого нажмите две кнопки на пульте при включенном зажигании. О вводе блокировки в сервис сигнализирует три раза в секунду мигание светодиода в течение 10 с. Выход из услуги происходит по нажатию любой кнопки на пульте указателей поворотов.

Память сигнализации PROXIMA ZKC 24V

Сигнализация имеет память последних 10 будильников. Через 50 секунд после отключения зажигания загорается светодиод (не забудьте авторизовать угонщика). Если дверь открыть три раза в течение 5 секунд после включения светодиода, сигнализация начнет считывать память последних 10 тревог. Сигнализация генерирует серию импульсов, включая и выключая характеристики поворотов и световой индикатор. Число импульсов указывает на источник тревоги.
Сигнализация от замка зажигания – 1 импульс, двери – 2 импульса, дополнительный датчик – 3 импульса, датчик перепада напряжения (мультисенсор) – 4 импульса, угонщик – 5 импульсов, нажатие кнопки "ПАНИКА" – 6 импульсов.
Группы импульсов отделены друг от друга интервалами в секунду. Будильники читаются по порядку от самых маленьких. Если на момент чтения памяти в памяти нет 10 тревог, считывание будет соответственно более коротким.

Как запрограммировать сигнализацию PROXIMA ZKC 24V вручную

Сигнализацию можно настроить без радиопрограмматора, хотя это операция, требующая определенной практики и концентрации.

Через 50 секунд после отключения зажигания загорается светодиод (не забудьте авторизовать угонщика, иначе светодиод горит постоянно). Если в течение 5 секунд после включения диода 5 раз включить и выключить замок зажигания, сигнализация перейдет в режим настройки, подтверждаемый сиреной.

Затем сигнализация генерирует 13 групп импульсов (первые 11 групп имеют по 2 импульса, другие группы по 1 импульсу). Каждая группа начинается сигналом сирены, затем в зависимости от группы идет 2 или 1 импульс продолжительностью 1,5 с (включаются указатели поворотов и светодиод). Пауза между импульсами в одной группе составляет 0,3 с.

Перерыв между группами длится 3 секунды. Выбор подходящих опций заключается во включении зажигания по соответствующему импульсу соответствующей группы. О включении зажигания сигнализирует мгновенное затухание светодиода и затухание индикаторов. Если зажигание не выключено после программирования опций, сигнализация ожидает его отключения и только тогда генерирует следующие группы (режим ожидания). Выбор первого импульса в группе с двумя импульсами сокращает генерацию этой группы (второй импульс не генерируется). Программирование брелоков заключается в нажатии любой клавиши в следующих брелоках. Программирование пульта сигнализируется включением светодиода, указателей поворота и сирены. Программирование завершается после программирования 4 пульта дистанционного управления или через 13 секунд после программирования последнего пульта дистанционного управления. Брелки нельзя запрограммировать (программирование брелок автоматически удаляет старые брелки. Если не запрограммировать ни один брелок после входа в программирование, старые брелки не будут удалены.

Важность групп и импульсов в группах для ручного программирования сигнализации PROXIMA ZKC 24V

Группа 1 :
импульс 1 - бесшумное включение/выключение сигнализации,
Импульс 2 – громкое включение/выключение сигнализации.

Группа 2 :
импульс 1 - перевооружение включен,
импульс 2 – для перевооружения выключен.

Группа 3 :
импульс 1 - 3s управления центральным замком,
импульс 2 – 1с управления центральным замком.

Группа 4 :
Импульс 1 – функция комфорта включена,
импульс 2 – функция комфорта выключена.

Группа 5 :
импульс 1 - отключение внешнего датчика возможно,
Импульс 2 – отключение внешнего датчика невозможно.

Группа 6
предварительная сигнализация импульса 1 включена,
предварительная сигнализация импульса 2 выключена.

Группа 7 :
включена автоматическая блокировка импульса 1 ,
автоматическая блокировка импульса 2 выключена.

Группа 8 :
блокировка импульса 1 против похищения людей,
автоматическая блокировка импульса 2 выключена.

Группа 9 :
время задержки против угона импульса 1 180 с,
импульс 2 время задержки против угона 60 с.

Группа 10 :
импульс 1 – медленная постановка сигнализации 25с,
impulse2 – быстрая постановка сигнализации на охрану 5с.

Группа 11 :
импульс 1 - возможно экстренное снятие с охраны кнопкой,
Импульс 2 – аварийное снятие с охраны кнопкой невозможно.

Группа 12:
Импульс 1 – стирание памяти тревоги.

Группа 13:
Импульс 1 – программирование пульта.

Примечание: выбор отсутствия импульса в группе оставляет старые настройки.

Программирование сигнализации PROXIMA ZKC 24V радиопрограмматором

Настройка будильника с помощью радиопрограмматора возможно, если сигнализация выключена.
Принадлежит:
- правильно установить переключатели радиопрограмматора (первая или вторая группа функций),
- включить зажигание автомобиля, одновременно нажав две кнопки на пульте (начнет мигать сигнальный диод),
– и нажать на несколько секунд переключатель программ.
Программирование конфигурации сигнализируется активацией сирены на 2 секунды. Выключение зажигания во время ожидания блоком управления команды программатора (мигающий светодиод) прерывает программирование.

Очистка памяти тревоги и программирование пультов дистанционного управления производится одним переключателем.

Заводская комплектация сигнализации

Заводская конфигурация сигнализации такова:

нет функции комфорта,

односекундное управление центральным замком,

громкое включение и выключение сигнализации,

нет функции переохраны сигнализации,

нет отключения датчика, нет предтревоги,

нет автоматической блокады, нет угонщика,

быстрая постановка на охрану (5с),

стертая память тревоги,

аварийное снятие с охраны невозможно.
