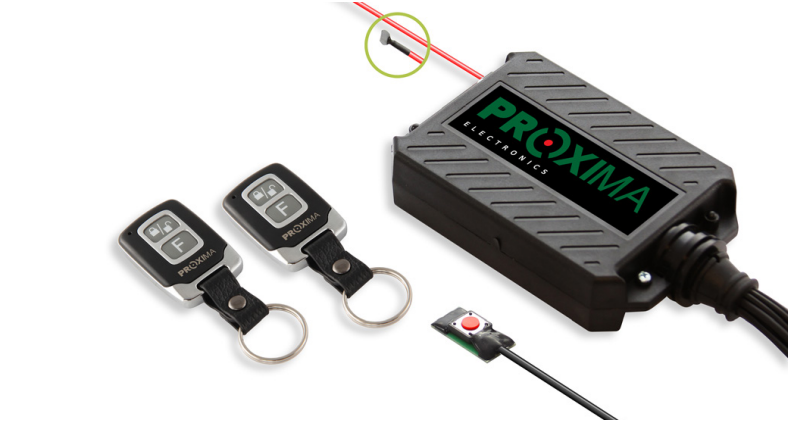

Автомобільна сигналізація PROXIMA ZKC 24V

Автосигналізації PROXIMA - це сімейство сучасних мікропроцесорних програмованих пристроїв, які задовольняють практично всі потреби монтажника та замовника. Компактний дизайн і зручна комплектація з радіопрограматором (патент заявлений) сприяли значній популярності цієї системи.

Модель має такі особливості:

Електроживлення 24В - вантажівки.
Автоматичний двоконтурний іммобілайзер.
Протизловмисний замок.
Беззвучний (лише покажчики повороту) або ввімкнення/вимкнення підтвердження гостя тривога.
Повторне ввімкнення сигналізації після зняття з охорони (без відкривання дверей, повороту замка запалювання або натискання кнопки B на пульті дистанційного керування).
Одно або 3-секундне управління центральним замком.
Функція комфорту (30-секундний імпульс закриття).
Спрацьовування 12В і зарядка без власного джерела живлення.
Вихід на сирену 12В без власного живлення.
Вихід 12 В для живлення додаткових датчиків, t можливість відключення додаткового датчика за допомогою пульта, t можливість роботи з додатковим датчиком (наприклад, ультразвуковим) з попередньою сигналізацією (включення датчика генерує 6 коротких сигналів).
Змінний код пульта (Keeloq), можливість програмування за допомогою радіопрограматора, контроль батареї пульта, коли батарея розряджена, сигналізацію можна вимкнути, але не можна ввімкнути (сигналізує 8 разів сирена).
Попередження у взаємодії з мікрохвильовим датчиком (сигнал жаби).
Відкривання вікон за допомогою пульта дистанційного керування разом із віконним контролером PROXIMA, функція ПАНІКА.
Захист від короткого замикання виходів покажчика повороту та сирени.
Екстрене зняття з охорони кнопкою (опція).
Постановка сигналізації на охорону через 5 або 25 секунд після її активації пультом - (25 секунд дозволяє закрити вікна при встановленні ультразвукового датчика).
Можливість програмування до 4 пультів.
Пам'ять останніх 10-ьох будильників.

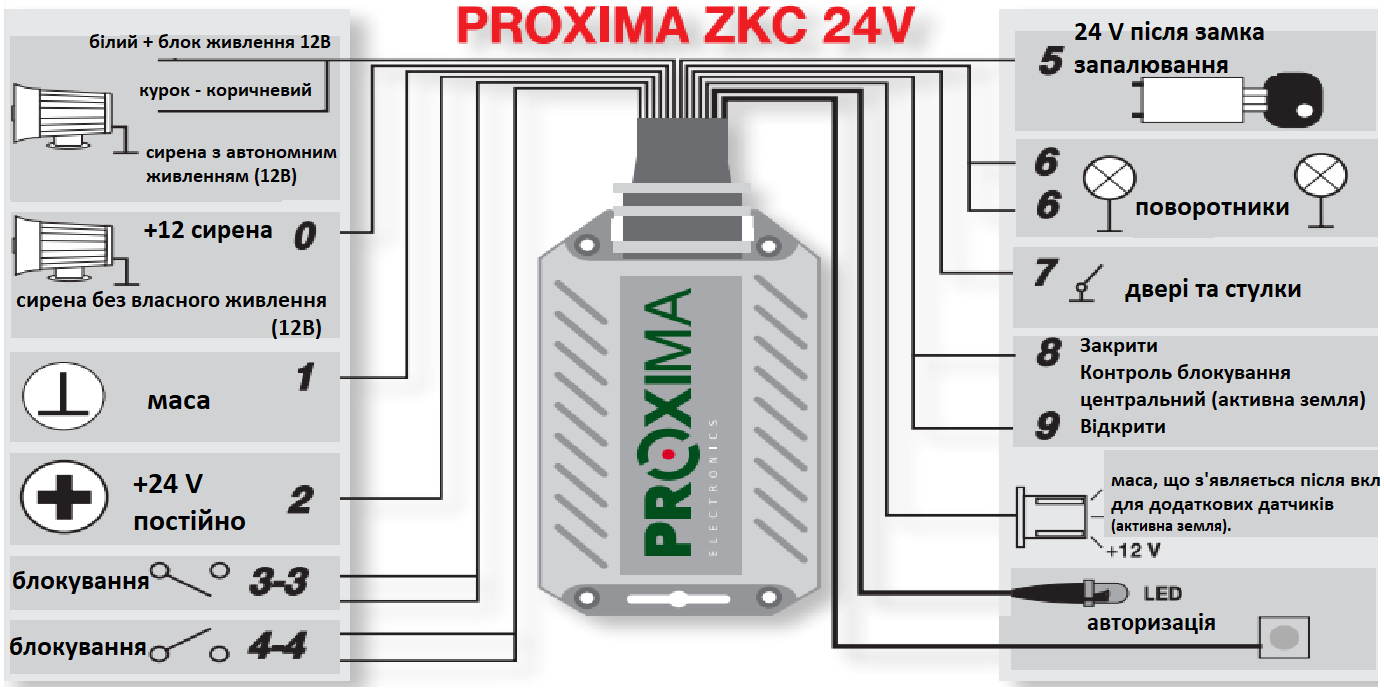

Схема встановлення сигналізації PROXIMA ZKC 24V

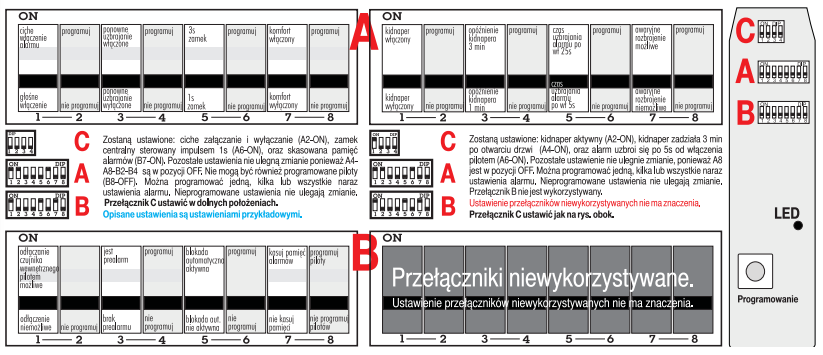

Програмування сигналізації PROXIMA ZKC 24V радіопрограматором

Як увімкнути сигналізацію PROXIMA ZKC 24V

Натискання кнопки A на пульті дистанційного керування, коли сигналізацю вимкнено, активує її. Про ввімкнення сигналізації повідомляє сигнал сирени (якщо включена опція ввімкнення та вимкнення гучної сигналізації) та ввімкнення покажчиків повороту на 3 секунди. Якщо в брелоку розряджена батарея, натискання клавіші А на брелоку не активує тривогу, а ППК згенерує серію з 8 коротких імпульсів сирени.

Якщо запрограмовано відключення зовнішнього датчика, то натискання кнопки B на пульті при включених показниках повороту призведе до відключення датчика. Сигналізація відключення датчика полягає у виключенні і повторному включенні поворотників і включенні сирени.

Центральний замок блокує сигналізацію одночасно з увімкненням поворотників. Якщо функція комфорту включена, маса на виході закриття центрального замка залишається ще на 25 секунд. Після закриття центрального замка сигналізація не реагує на запалювання 5 секунд, на двері і зовнішній датчик 5 секунд (або 25 секунд). Після закінчення цього часу світлодіод почне повільно блимати, і сигналізація ввімкнеться. Натискання кнопки B, коли сигналізація активована, активує сирену тривоги (ПАНІКА) на 10 секунд. Контрольна панель має обмежену кількість тривог, викликаних відкриттям дверей або спрацьовуванням датчика.

Після 10 тривог, викликаних відкриттям дверей або 10 тривог, викликаних спрацьовуванням додаткового датчика, ППК перестає реагувати на ці зони.

Спрацьовування тривоги після повороту замка запалювання скидає лічильник тривог, викликаних відкриттям дверей і активацією датчика, а потім панель керування знову реагує на всі активації. Якщо увімкнена функція попередньої тривоги, активація зовнішнього датчика не викликає тривоги, а лише включає сигнальний діод і генерує 6 сигналів сиреною. Якщо сповіщувач повторно активується протягом 30 секунд після попередньої тривоги, контрольна панель спрацює тривогу.

Оповіщення сигналізації PROXIMA ZKC 24V

Сигнал триває 30 секунд. Під час тривоги включена сирена і блимають показники поворотів. Натискання кнопки A на пульті дистанційного керування під час сигналізації вимкне її. Натискання клавіші B на пульті тільки скорочує її (а не вимикає), і ППК переходить в режим очікування.

Тривога сигналізації PROXIMA ZKC 24V проти викрадення авто

Якщо в сигналізації активована (запрограмована) протиугонне (викрадаюче) блокування, а час авторизації минув (1 або 3 хвилини після відкриття дверей), починається процедура зупинки автомобіля. Протягом перших 15 секунд лунає сигнальна сирена (все частіше). Якщо протягом цього часу кнопку авторизації натиснути приблизно на 2 секунди, сигналізація буде перервана, і можна буде продовжити кермування автомобілем. Після закінчення цього часу запалювання вимикається і вмикаються покажчики повороту і сирена сигналізації.
Через 30 секунд сирена вимикається, показники повороту продовжують блимати, а сигналізація чекає вимкнення та повторного ввімкнення запалювання. Після включення запалювання запалювання включається знову на 10 секунд (це дозволяє автомобілю від'їхати в безпечне місце). Потім вимикається запалювання і знову включається сирена на 30 секунд.

Маніпуляції з замком запалювання після вимкнення сирени не відмикають автомобіль, а лише вмикають сирену на 30 секунд. Якщо запалювання не ввімкнено, сигналізація залишається з увімкненим замком запалювання, вимкненою сиреною та блимаючими покажчиками повороту до авторизації. Авторизація може бути виконана в будь-який час під час дії тривоги проти викрадення. Під час сигналізації, викликаної блокуванням проти викрадення, автосигналізація не реагує на сигнали пульта.

Як вимкнути сигналізацію PROXIMA ZKC 24V

Натискання кнопки A на пульті дистанційного керування, коли сигналізацію увімкнено, вимкне її. Якщо брелок неможливо зняти з охорони, а екстрене зняття з охорони запрограмовано, після спрацьовування тривоги утримуйте натиснутою кнопку авторизації, поки сирена не припинить подавати тривогу.

Про вимкнення сигналізації повідомляють два коротких сигнали сирени (якщо встановлено опцію ввімкнення та вимкнення гучної сигналізації) та два довгих спалахи показників повороту.

Якщо тривога спрацьовувала хоча б один раз під час очікування тривоги, ППК згенерує 4 коротких імпульси сирени (пам'ять тривоги) незалежно від того, чи включена опція активації та деактивації гучної тривоги.

Якщо ввімкнено повторну постановку на охорону, світлодіод починає блимати двічі на секунду, якщо двері не відкриваються протягом 50 секунд, не вмикається запалювання або не натискається кнопка B на пульті дистанційного керування, сигналізація знову вмикається. Якщо запрограмована опція автоматичного блокування, то через 50 секунд після вимкнення запалювання реле блокування відключаються і залишаються в такому стані до натискання будь-якої кнопки на пульті.

Активація автоматичного блокування сигналізується безперервним світом світлодіода (незалежно від стану замка запалювання). Відключення блокування з допомогою дистанційного керування можливо незалежно від стану замка запалювання. Поворот замка запалювання при заблокованому замку сигналізується трьома звуками сирени.

Якщо ППК виявить розряд батареї брелока, автоматичне блокування відключається до натискання будь-якої кнопки на брелоку зі справною батареєю. Автоматичне блокування і антиугон (kidnaper) можна перевести в службовий стан (керування автомобілем стане можливим відразу після повороту замка запалювання і авторизація не потрібна). Для цього натисніть дві кнопки на пульті при включеному запалюванні. Про введення блокування в сервіс сигналізує тричі на секунду блимання світлодіода протягом 10 с. Вихід з послуги відбувається після натискання будь-якої кнопки на пульті покажчиків поворотів.

Пам'ять сигналізації PROXIMA ZKC 24V

Сигналізація має пам'ять 10 останніх будильників. Через 50 секунд після вимкнення запалювання загоряється світлодіод (не забудьте авторизувати викрадача). Якщо двері відкрити 3 рази протягом 5 секунд після включення світлодіода, сигналізація почне зчитувати пам'ять останніх 10 тривог. Сигналізація генерує серію імпульсів, вмикаючи і вимикаючи показники поворотів і світловий індикатор. Кількість імпульсів вказує на джерело тривоги.
Сигналізація від замка запалювання - 1 імпульс, двері - 2 імпульси, додатковий датчик - 3 імпульси, датчик перепаду напруги (мультисенсор) - 4 імпульси, викрадач - 5 імпульсів, натискання кнопки "ПАНІКА" - 6 імпульсів.
Групи імпульсів відокремлені один від одного інтервалами в одну секунду. Будильники читаються по порядку від найменших. Якщо на момент читання пам'яті в пам'яті немає 10 тривог, зчитування буде відповідно коротшим.

Як запрограмувати сигналізацію PROXIMA ZKC 24V вручну

Сигналізацію можна налаштувати без радіопрограматора, хоча це операція, яка вимагає певної практики та концентрації.

Через 50 секунд після вимкнення запалювання загоряється світлодіод (не забудьте авторизувати викрадача, інакше світлодіод горить постійно). Якщо протягом 5 секунд після ввімкнення діода 5 разів увімкнути та вимкнути замок запалювання, сигналізація перейде в режим налаштування, що підтверджується сиреною.

Потім сигналізація генерує 13 груп імпульсів (перші 11 груп мають по 2 імпульси, інші групи мають по 1 імпульсу). Кожна група починається сигналом сирени, потім в залежності від групи йде 2 або 1 імпульс тривалістю 1,5 с (включаються покажчики поворотів і світлодіод). Пауза між імпульсами в одній групі становить 0,3 с.

Перерва між групами триває 3 секунди. Вибір відповідних опцій полягає у включенні запалювання за відповідним імпульсом відповідної групи. Про включення запалювання сигналізує миттєве згасання світлодіода і згасання індикаторів. Якщо запалювання не вимкнуто після програмування опцій, сигналізація чекає його вимкнення і лише тоді генерує наступні групи (режим очікування). Вибір першого імпульсу в групі з двома імпульсами скорочує генерацію цієї групи (другий імпульс не генерується). Програмування брелоків полягає в натисканні будь-якої клавіші в наступних брелоках. Програмування пульта сигналізується включенням світлодіода, покажчиків повороту та сирени. Програмування завершується після програмування 4 пультів дистанційного керування або через 13 секунд після програмування останнього пульта дистанційного керування. Брелоки не можна запрограмувати (програмування брелоків автоматично видаляє старі брелоки. Якщо не запрограмувати жодного брелока після входу в програмування, старі брелоки не будуть видалені.

Важливість груп та імпульсів у групах для ручного програмування сигналізації PROXIMA ZKC 24V

Група 1:
імпульс 1 - безшумне включення/вимкнення сигналізації,
імпульс 2 - гучне включення / вимикання сигналізації.

Група 2:
імпульс 1 - переозброєння включений,
імпульс 2 - для переозброєння вимкнено.

Група 3:
імпульс 1 - 3s управління центральним замком,
імпульс 2 - 1с управління центральним замком.

Група 4:
Імпульс 1 - функція комфорту включена,
імпульс 2 - функція комфорту вимкнено.

Група 5:
імпульс 1 - відключення зовнішнього датчика можливо,
імпульс 2 - відключення зовнішнього датчика неможливе.

Група 6:
попередня сигналізація імпульсу 1 увімкнена,
попередня сигналізація імпульсу 2 вимкнена.

Група 7:
увімкнено автоматичне блокування імпульсу 1,
автоматичне блокування імпульсу 2 вимкнено.

Група 8:
блокування імпульсу 1 проти викрадення людей,
автоматичне блокування імпульсу 2 вимкнено.

Група 9:
час затримки проти викрадення імпульсу 1 180 с,
імпульс 2 час затримки проти викрадення 60 с.

Група 10:
імпульс 1 - повільна постановка сигналізації 25с,
impulse2 - швидка постановка сигналізації на охорону 5с.

Група 11:
імпульс 1 - можливе екстрене зняття з охорони кнопкою,
імпульс 2 - аварійне зняття з охорони кнопкою неможливо.

Група 12:
імпульс 1 - стирання пам'яті тривоги.

Група 13:
імпульс 1 - програмування пульта.

Примітка: вибір відсутності імпульсу в групі залишає старі налаштування.

Програмування сигналізації PROXIMA ZKC 24V радіопрограматором

Налаштувати будильник за допомогою радіопрограматора можливо, якщо сигналізацію вимкнено.
Належить:
- правильно встановити перемикачі радіопрограматора (перша або друга група функцій),
- увімкнути запалювання автомобіля, одночасно натиснувши дві кнопки на пульті (почне блимати сигнальний діод),
- і натиснути на кілька секунд перемикач програм.
Програмування конфігурації сигналізується активацією сирени на 2 секунди. Вимкнення запалювання під час очікування блоком управління команди програматора (блимає світлодіод) перериває програмування.

Очищення пам’яті тривоги та програмування пультів дистанційного керування виконується одним перемикачем.
