Автомобильная сигнализация PROXIMA ZK

Автосигнализации PROXIMA – семейство современных микропроцессорных программируемых устройств, удовлетворяющих практически все потребности монтажника и заказчика. Компактный дизайн и удобная комплектация с радиопрограмматором (патент заявлен) способствовали значительной популярности этой системы. Модель ZK – самая совершенная модель.

Модель имеет следующие особенности:

Автоматический иммобилайзер.
Противовредимый замок.
Беззвучное (только показатели поворота) или громкое подтверждение включения/выключения тревоги.
Повторное включение сигнализации после ее выключения (без открывания дверей, поворота замка зажигания или нажатия кнопки B на пульте дистанционного управления).
Одно- или трехсекундное управление центральным замком, блокировка/разблокировка после включения/выключения выключателя зажигания.
Функция комфорта (30-секундный импульс закрытия).
Возможность отключить дополнительный датчик с помощью пульта.
Возможность работы с дополнительным датчиком (например ультразвуковым) с предварительной сигнализацией (активация датчика генерирует 6 коротких сигналов).
Сменный пилотный код (Keeloq).
Возможность программирования с помощью радиопрограмматора.
Управление батареей пульта дистанционного управления. Сигнализацию можно выключить, когда батарея разряжена.
Предупреждение о взаимодействии с микроволновым детектором (сигнал лягушки).
Открывает окна с помощью дистанционного управления в сотрудничестве с оконным контроллером PROXIMA.
Функция "ПАНИКА" (нажатие верхней кнопки при включенной сигнализации активирует сирену).
Защита от короткого замыкания выходов поворотника и сирены.
Экстренное снятие с охраны кнопкой.
Цифровой разъем модуля расширения, позволяющий выбрать сигнал включения и выключения – (нужна сирена типа PROXIMA),
Открытие багажника при помощи пульта.
Замена сигнала предупреждения микроволн (лягушка) – на тихий сигнал, который изменяется после каждого предупреждения.

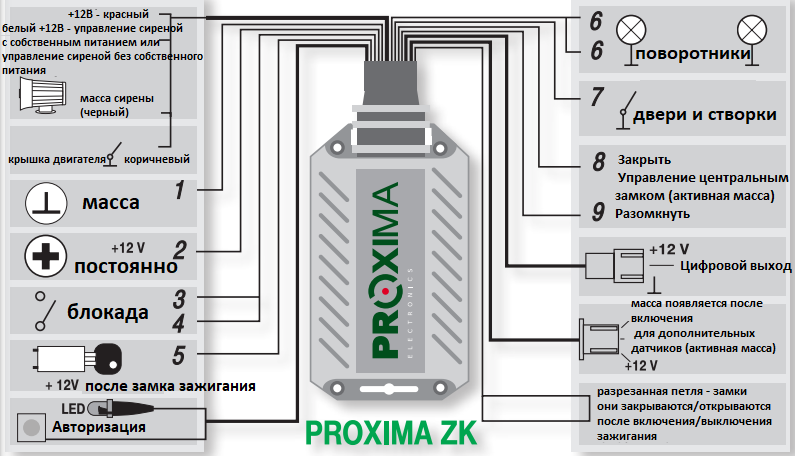

Схема установки автомобильной сигнализации PROXIMA ZK

Программирование радиопрограмматором автомобильной сигнализации PROXIMA ZK

Как включить сигнализацию PROXIMA ZK

При нажатии кнопки A на пульте ДУ, когда сигнализация выключена, активирует ее. О включении сигнализации сообщает сигнал (если включена опция включения и выключения громкой сигнализации) и включение показателей поворота на 3 секунды. Если в брелоке разряжена батарея, нажатие кнопки А на брелоке не активирует тревогу, а ППК сгенерирует серию из 8-ми коротких импульсов сирены.

Если запрограммировано отключение внешнего датчика, нажатие кнопки B на пульте при включенных показателях поворота приведет к отключению датчика. Сигнализация отключения датчика заключается в выключении и повторном включении поворотников и включении сирены.

Нажатие кнопки A , когда показатели поворота включены, также отключает датчик и когда система сотрудничает с оконным контроллером PROXIMA, она оставляет окна открытыми. Центральный замок блокирует сигнализацию одновременно с включением поворотников. Если функция удобства активирована, масса на выходе замка центрального замка остается дополнительно за 25с.

После закрытия центрального замка сигнализация не реагирует на зажигание 5 секунд, на дверь и наружный датчик 5 секунд (или 25 секунд).

По истечении этого времени светодиод начнет мигать, и сигнализация включится. Нажатие кнопки B , когда сигнализация активирована, активирует сирену тревоги (ПАНИКА) на 10 секунд. Контрольная панель имеет ограниченное количество тревог, вызванных открыванием дверей или срабатыванием датчика. После 10 тревог, вызванных открыванием дверей или 10 тревог, вызванных срабатыванием дополнительного датчика, ППК перестает реагировать на эти зоны.

Срабатывание тревоги после поворота замка зажигания сбрасывает счетчик тревог, вызванных открыванием дверей и активацией датчика, а затем панель управления снова реагирует на все активации. Если включена функция предварительной тревоги, активация внешнего датчика не вызывает тревоги, а включает сигнальный диод и генерирует 6 сигналов сиреной. Если извещатель повторно активируется в течение 30 секунд после предварительной тревоги, панель управления сработает тревогу.

Уведомление сигнализации PROXIMA ZK

Уведомление длится 30 секунд. Во время тревоги включена сирена и мигают указатели поворотов. Нажатие кнопки A на пульте дистанционного управления отключает ее во время сигнализации. Нажатие кнопки B на пульте только сокращает его (а не выключает) и ППК переходит в режим ожидания.

Тревога против похищения сиглализации PROXIMA ZK

Если в сигнализации активирована (запрограммирована) противоугонная (угонная) блокировка, а время авторизации истекло (1 или 3 минуты после открытия двери), начинается процедура остановки автомобиля. В течение первых 15 секунд раздается сигнальная сирена (все чаще). Если в течение этого времени нажать кнопку авторизации примерно на 2 секунды, сигнализация прервется, и можно будет продолжить управление автомобилем. По истечении этого времени зажигание выключается и включаются показатели поворота и сигнализации сирена.

Через 30 секунд сирена выключается, показатели поворота продолжают мигать, а сигнализация ожидает отключения и повторного включения зажигания. После включения зажигания включается снова на 10 секунд (это позволяет автомобилю отъехать в безопасное место). Затем выключается зажигание и снова включается сирена на 30 секунд.

Манипуляции с замком зажигания после выключения сирены не открывают автомобиль, а только включают сирену на 30 секунд. Если зажигание не включено, сигнализация остается с включенным замком зажигания, выключенной сиреной и мигающими показателями поворота к авторизации. Авторизация может быть исполнена в любое время во время действия тревоги против похищения. При сигнализации, вызванной блокировкой против угона, автосигнализация не реагирует на сигналы пульта.

Как выключить сигнализацию PROXIMA ZK

Нажатие кнопки A на пульте ДУ, когда сигнализация включена, выключит ее. Если брелок невозможно снять с охраны, а экстренное снятие с охраны запрограммировано, после срабатывания тревоги удерживайте кнопку авторизации, пока сирена не прекратит подавать тревогу.

Об отключении сигнализации сигнализируют два коротких сигнала сирены (если установлена опция включения и выключения громкой сигнализации) и две длинные вспышки показателей поворота.

Если тревога срабатывала хотя бы один раз при ожидании тревоги, ППК генерирует 4 коротких импульса сирены (память тревоги) независимо от того, включена ли опция активации и деактивации громкой тревоги.

Нажатие клавиши A в течение 3 секунд после включения показателей поворота вызывает подачу команды на стеклоподъемник PROXIMA и полное открывание окон. Нажатие кнопки B в течение 3 секунд после включения показателей поворота или нажатие кнопки B в течение 3 секунд открывает багажник (необходим цифровой модуль).

Если перевооружение включено, светодиод начинает мигать два раза в секунду. Если дверь не открыть или не включить выключатель зажигания в течение 50 секунд или кнопку B на пульте дистанционного управления не нажать, сигнализация снова включится. Если запрограммирована опция автоматической блокировки, через 50 секунд после выключения зажигания реле блокировки отключаются и остаются в таком состоянии до нажатия любой кнопки на пульте.

Активация автоматической блокировки сигнализируется непрерывным светом светодиода (независимо от замка зажигания). Отключение блокировки с помощью дистанционного управления возможно вне зависимости от состояния замка зажигания. Поворот замка зажигания при заблокированном замке сигнализируется тремя звуками сирены.

Если ППК обнаружит разряд батареи брелока, автоматическая блокировка отключается до нажатия любой кнопки на брелоке с исправной батареей. Автоматическую блокировку и антиугон (kidnaper) можно перевести в служебное состояние (управление автомобилем станет возможным сразу после поворота замка зажигания и авторизация не требуется). Для этого нажмите две кнопки на пульте при включенном зажигании. О вводе блокировки в сервис сигнализирует три раза в секунду мигание светодиода в течение 10 с. Выход из услуги производится нажатием любой кнопки на брелоке.

Память сигнализации PROXIMA ZK

Сигнализация имеет память последних 10 сигналов. Через 50 секунд после отключения зажигания загорается светодиод (не забудьте авторизовать угонщика). Если дверь открыть три раза в течение 5 секунд после включения светодиода, сигнализация начнет считывать память последних 10 тревог. Сигнализация генерирует серию импульсов, включая и выключая характеристики поворотов и световой индикатор. Число импульсов указывает на источник тревоги.
Сигнализация от замка зажигания – 1 импульс, двери – 2 импульса, дополнительный датчик – 3 импульса, датчик перепада напряжения (мультисенсор) – 4 импульса, угонщик – 5 импульсов, нажатие кнопки "ПАНИКА" – 6 импульсов. Группы импульсов отделены друг от друга интервалами в секунду. Будильники читаются по порядку от самых маленьких. Если на момент чтения памяти в памяти нет 10 тревог, считывание будет соответственно более коротким.

Как запрограммировать сигнализацию PROXIMA ZK вручную

Сигнализацию можно настроить без радиопрограмматора, хотя это операция, требующая определенной практики и концентрации.

Через 50 секунд после отключения зажигания загорается светодиод (не забудьте авторизовать угонщика, иначе светодиод горит постоянно). Если в течение 5 секунд после включения диода 5 раз включить и выключить замок зажигания, сигнализация перейдет в режим настройки, подтверждаемый сиреной.

Затем сигнализация генерирует 13 групп импульсов (первые 11 групп имеют по 2 импульса, другие группы по 1 импульсу). Каждая группа начинается сигналом сирены, затем в зависимости от группы идет 2 или 1 импульс продолжительностью 1,5 с (включаются показатели поворотов и светодиод). Пауза между импульсами в одной группе составляет 0,3 с.

Перерыв между группами длится 3 секунды. Выбор подходящих опций заключается во включении зажигания по соответствующему импульсу соответствующей группы. О включении зажигания сигнализирует мгновенное затухание светодиода и затухание индикаторов. Если зажигание не выключено после программирования опций, сигнализация ожидает его отключения и только тогда генерирует следующие группы (режим ожидания). Выбор первого импульса в группе с двумя импульсами сокращает генерацию этой группы (второй импульс не генерируется). Программирование брелоков заключается в нажатии любой клавиши в следующих брелоках. Программирование пульта сигнализируется включением светодиода, показателей поворота и сирены. Программирование завершается после программирования 4 пульта дистанционного управления или через 13 секунд после программирования последнего пульта дистанционного управления.

Брелки не программируются (программирование брелок автоматически удаляет старые брелки). Невозможно запрограммировать любой брелок после входа в программирование не приведет к удалению старых брелоков.

Важность групп и импульсов в группах для ручного программирования сигнализации PROXIMA ZK

Группа 1 :

импульс 1 – бесшумно включающий/выключающий сигнализацию;
Импульс 2 – громкое включение/выключение сигнализации.

Группа 2 :

импульс 1 – перевооружение включено;
импульс 2 – для перевооружения выключен.

Группа 3 :

импульсное управление центральным замком 1 3с;
Импульс 2 1с управления центральным замком.

Группа 4 :

включена функция комфорта импульса 1 ;
импульс 2 функция комфорта отключена.

Группа 5 :

возможно отключение внешнего датчика по импульсу 1 ;
Импульс 2 отключения внешнего датчика невозможно.

Группа 6

импульс 1 – предварительная сигнализация включена;
предварительная сигнализация импульса 2 выключена.

Группа 7 :

включена автоматическая блокировка импульса 1;
автоматическая блокировка импульса 2 выключена.

Группа 8 :

импульс 1 – против похищения блокировки вкл;
блокировка импульса 2 против угона выключена.

Группа 9 :

время задержки против угона импульса 1 180 с;
импульс 2 время задержки против угона 60 с.

Группа 10 :

импульс 1 – медленная постановка на охрану 25с;
Импульс 2 – быстрая постановка сигнализации 5с.

Группа 11 :

импульс 1 – возможное экстренное снятие с охраны кнопкой;
Импульс 2 – аварийное снятие с охраны кнопкой невозможно.

Группа 12 :

Импульс 1 – стирание памяти тревоги.

Группа 13 :

Импульс 1 – программирование пульта.

Примечание: выбор отсутствия импульса в группе оставляет старые настройки.

Программирование сингнализации PROXIMA ZK радиопрограмматором

Настройка сирены с помощью таймера возможно, если будильник выключен.

Принадлежит:
- правильно установить переключатели радиопрограмматора (первая или вторая группа функций),
- включить зажигание автомобиля, одновременно нажав две кнопки на пульте (начнет мигать сигнальный диод),
– нажать на несколько секунд на переключатель программ.
Программирование конфигурации сигнализируется активацией сирены на 2 секунды. Выключение зажигания во время ожидания блоком управления команды программатора (мигающий светодиод) прерывает программирование.

Вы можете запрограммировать одну, несколько или все функции в зависимости от настройки связанного приложения.

Переключатель без программы, удаление памяти тревоги и программирование дистанционного управления производятся одним переключателем.

Заводская комплектация

Заводская конфигурация сигнализации такова:
нет функции комфорта,
односекундное управление центральным замком,
громкое включение и выключение сигнализации,
нет функции переохраны сигнализации,
нет отключения датчика,
нет предтревоги,
нет автоматической блокады,
нет угонщика,
быстрая постановка на охрану (5с),
стертая память тревоги,
аварийное снятие с охраны невозможно.
