Автомобільна сигналізація PROXIMA ZK

Автосигналізації PROXIMA - сімейство сучасних мікропроцесорних програмованих пристроїв, які задовільняють практично всі потреби монтажника та замовника. Компактний дизайн і зручна комплектація з радіопрограматором (патент заявлений) сприяли значній популярності цієї системи. Модель ZK - найдосконаліша модель.

Модель має такі особивості:

Автоматичний іммобілайзер.
Протизловмисний замок.
Беззвучне (тільки показники повороту) або гучне підтвердження увімкнення/вимкнення тривоги.
Повторне ввімкнення сигналізації після її вимкнення (без відкривання дверей, повороту замка запалювання або натискання кнопки B на пульті дистанційного керування).
Одно- або трисекундне управління центральним замком, блокування / розблокування після включення / виключення вимикачі запалювання.
Функція комфорту (30-секундний імпульс закриття).
Можливість відключити додатковий датчик з допомогою пульта.
Можливість роботи з додатковим датчиком (наприклад, ультразвуковим) з попередньою сигналізацією (активація датчика генерує 6 коротких сигналів).
Змінний пілотний код (Keeloq).
Можливість програмування за допомогою радіопрограматора.
Управління батареєю пульта дистанційного керування. Сигналізацію можна вимкнути, коли батарея розряджена.
Попередження про взаємодію з мікрохвильовим детектором (сигнал жаби).
Відкривання вікон з допомогою дистанційного керування у співпраці з віконним контролером PROXIMA.
Функція "ПАНІКА" (натискання верхньої кнопки при включеній сигналізації активує сирену).
Захист від короткого замикання виходів поворотника і сирени.
Екстрене зняття з охорони кнопкою.
Цифровий роз'єм модуля розширення, що дозволяє вибрати сигнал включення і виключення - (потрібна сирена типу PROXIMA),
Відкриття багажника з допомогою пульта.
Заміна сигналу попередження мікрохвиль (жаба) - на тихий сигнал, який змінюється після кожного попередження.

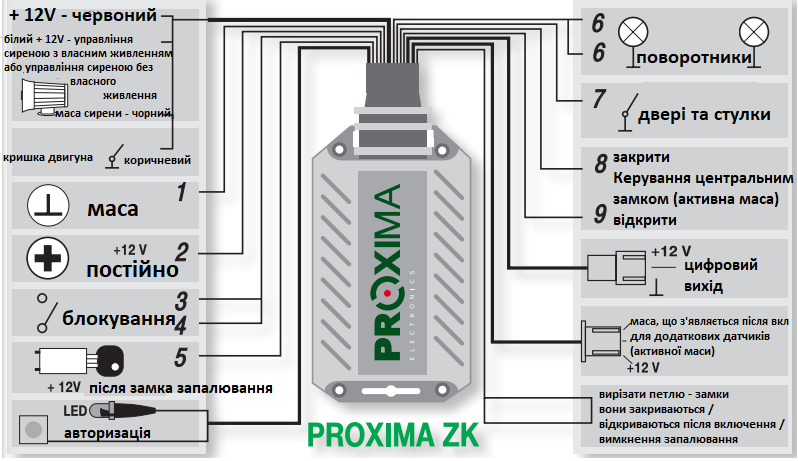

Схема встановлення автомобільної сигналізації PROXIMA ZK

Програмування радіопрограматором автомобільної сигналізації PROXIMA ZK

Як увімкнути сигналізацію PROXIMA ZK

Натискання кнопки A на пульті дистанційного керування, коли сигналізацію вимкнено, активує її. Про ввімкнення сигналізації повідомляє сигнал (якщо включена опція ввімкнення та вимкнення гучної сигналізації) та ввімкнення показників повороту на 3 секунди. Якщо в брелоку розряджена батарея, натискання кнопки А на брелоку не активує тривогу, а ППК згенерує серію з 8-ми коротких імпульсів сирени.

Якщо запрограмовано відключення зовнішнього датчика, то натискання кнопки B на пульті при включених показниках повороту призведе до відключення датчика. Сигналізація відключення датчика полягає у виключенні і повторному включенні поворотників і включенні сирени.

Натискання кнопки A, коли показники повороту включені, також відключає датчик і, коли система співпрацює з віконним контролером PROXIMA, вона залишає вікна відкритими. Центральний замок блокує сигналізацію одночасно з увімкненням поворотників. Якщо функція комфорту активована, маса на виході замка центрального замка залишається додатково за 25с.

Після закриття центрального замка сигналізація не реагує на запалювання 5 секунд, на двері і зовнішній датчик 5 секунд (або 25 секунд).

Після закінчення цього часу світлодіод почне повільно блимати, і сигналізація ввімкнеться. Натискання кнопки B, коли сигналізація активована, активує сирену тривоги (ПАНІКА) на 10 секунд. Контрольна панель має обмежену кількість тривог, викликаних відкриттям дверей або спрацьовуванням датчика. Після 10 тривог, викликаних відкриттям дверей або 10 тривог, викликаних спрацьовуванням додаткового датчика, ППК перестає реагувати на ці зони.

Спрацьовування тривоги після повороту замка запалювання скидає лічильник тривог, викликаних відкриттям дверей і активацією датчика, а потім панель керування знову реагує на всі активації. Якщо увімкнена функція попередньої тривоги, активація зовнішнього датчика не викликає тривоги, а лише включає сигнальний діод і генерує 6 сигналів сиреною. Якщо сповіщувач повторно активується протягом 30 секунд після попередньої тривоги, контрольна панель спрацює тривогу.

Оповіщення сигналізації PROXIMA ZK

Сповіщення триває 30 секунд. Під час тривоги включена сирена і блимають покажчики поворотів. Натискання кнопки A на пульті дистанційного керування під час сигналізації вимкне її. Натискання кнопки B на пульті тільки скорочує його (а не вимикає), і ППК переходить в режим очікування.

Тривога сиглалізації PROXIMA ZK проти викрадення авто

Якщо в сигналізації активована (запрограмована) протиугонне (викрадаюча) блокування, а час авторизації минув (1 або 3 хвилини після відкриття дверей), починається процедура зупинки автомобіля. Протягом перших 15 секунд лунає сигнальна сирена (все частіше). Якщо протягом цього часу натиснути кнопку авторизації приблизно на 2 секунди, то сигналізація перерветься, і можна буде продовжити керування автомобілем. Після закінчення цього часу запалювання вимикається і вмикаються показники повороту й сирена сигналізації.

Через 30 секунд сирена вимикається, показники повороту продовжують блимати, а сигналізація чекає вимкнення та повторного ввімкнення запалювання. Після включення запалювання запалювання включається знову на 10 секунд (це дозволяє автомобілю від'їхати в безпечне місце). Потім вимикається запалювання і знову включається сирена на 30 секунд.

Маніпуляції з замком запалювання після вимкнення сирени не відмикають автомобіль, а лише вмикають сирену на 30 секунд. Якщо запалювання не ввімкнено, сигналізація залишається з увімкненим замком запалювання, вимкненою сиреною та блимаючими показниками повороту до авторизації. Авторизація може бути виконана в будь-який час під час дії тривоги проти викрадення. Під час сигналізації, викликаної блокуванням проти викрадення, автосигналізація не реагує на сигнали пульта.

Як вимкнути сигналізацію PROXIMA ZK

Натискання кнопки A на пульті дистанційного керування, коли сигналізацію увімкнено, вимкне її. Якщо брелок неможливо зняти з охорони, а екстрене зняття з охорони запрограмовано, після спрацьовування тривоги утримуйте натиснуту кнопку авторизації, поки сирена не припинить подавати тривогу.

Про вимкнення сигналізації сигналізують два коротких сигнали сирени (якщо встановлено опцію ввімкнення та вимкнення гучної сигналізації) та два довгих спалахи показників повороту.

Якщо тривога спрацьовувала хоча б один раз під час очікування тривоги, ППК генерує 4 коротких імпульси сирени (пам'ять тривоги) незалежно від того, чи включена опція активації та деактивації гучної тривоги.

Натискання клавіші A протягом 3 секунд після включення показників повороту викликає подачу команди на склопідйомник PROXIMA і повне відкриття вікон. Натискання кнопки B протягом 3 секунд після ввімкнення показників повороту або натискання кнопки B протягом 3 секунд відкриває багажник (потрібен цифровий модуль).

Якщо переозброєння включено, світлодіод починає блимати двічі на секунду. Якщо двері не відчинити або не ввімкнути вимикач запалювання протягом 50 секунд, або кнопку B на пульті дистанційного керування не натиснути, сигналізація знову ввімкнеться. Якщо запрограмована опція автоматичного блокування, то через 50 секунд після вимкнення запалювання реле блокування відключаються і залишаються в такому стані до натискання будь-якої кнопки на пульті.

Активація автоматичного блокування сигналізується безперервним світом світлодіода (незалежно від стану замка запалювання). Відключення блокування з допомогою дистанційного керування можливо незалежно від стану замка запалювання. Поворот замка запалювання при заблокованому замку сигналізується трьома звуками сирени.

Якщо ППК виявить розряд батареї брелока, автоматичне блокування відключається до натискання будь-якої кнопки на брелоку зі справною батареєю. Автоматичне блокування і антиугон (kidnaper) можна перевести в службовий стан (керування автомобілем стане можливим відразу після повороту замка запалювання і авторизація не потрібна). Для цього натисніть дві кнопки на пульті при включеному запалюванні. Про введення блокування в сервіс сигналізує тричі на секунду блимання світлодіода протягом 10 с. Вихід із послуги здійснюється натисканням будь-якої кнопки на брелоку.

Пам'ять сигналізації PROXIMA ZK

Сигналізація має пам'ять 10 останніх сигналів. Через 50 секунд після вимкнення запалювання загоряється світлодіод (не забудьте авторизувати викрадача). Якщо двері відкрити 3 рази протягом 5 секунд після включення світлодіода, сигналізація почне зчитувати пам'ять останніх 10 тривог. Сигналізація генерує серію імпульсів, вмикаючи і вимикаючи показники поворотів і світловий індикатор. Кількість імпульсів вказує на джерело тривоги.
Сигналізація від замка запалювання - 1 імпульс, двері - 2 імпульси, додатковий датчик - 3 імпульси, датчик перепаду напруги (мультисенсор) - 4 імпульси, викрадач - 5 імпульсів, натискання кнопки "ПАНІКА" - 6 імпульсів. Групи імпульсів відокремлені один від одного інтервалами в одну секунду. Будильники читаються по порядку від найменших. Якщо на момент читання пам’яті в пам’яті немає 10 тривог, зчитування буде відповідно коротшим.

Як запрограмувати сигналізацію PROXIMA ZK вручну

Сигналізацію можна налаштувати без радіопрограматора, хоча це операція, яка вимагає певної практики та концентрації.

Через 50 секунд після вимкнення запалювання загоряється світлодіод (не забудьте авторизувати викрадача, інакше світлодіод горить постійно). Якщо протягом 5 секунд після ввімкнення діода 5 разів увімкнути та вимкнути замок запалювання, сигналізація перейде в режим налаштування, що підтверджується сиреною.

Потім сигналізація генерує 13 груп імпульсів (перші 11 груп мають по 2 імпульси, інші групи мають по 1 імпульсу). Кожна група починається сигналом сирени, потім в залежності від групи йде 2 або 1 імпульс тривалістю 1,5 с (включаються показники поворотів і світлодіод). Пауза між імпульсами в одній групі становить 0,3 с.

Перерва між групами триває 3 секунди. Вибір відповідних опцій полягає у включенні запалювання за відповідним імпульсом відповідної групи. Про включення запалювання сигналізує миттєве згасання світлодіода і згасання індикаторів. Якщо запалювання не вимкнуто після програмування опцій, сигналізація чекає його вимкнення і лише тоді генерує наступні групи (режим очікування). Вибір першого імпульсу в групі з двома імпульсами скорочує генерацію цієї групи (другий імпульс не генерується). Програмування брелоків полягає в натисканні будь-якої клавіші в наступних брелоках. Програмування пульта сигналізується включенням світлодіода, показників повороту та сирени. Програмування завершується після програмування 4 пультів дистанційного керування або через 13 секунд після програмування останнього пульта дистанційного керування.

Брелоки не програмуються (програмування брелоків автоматично видаляє старі брелоки). Неможливість запрограмувати будь-який брелок після входу в програмування не призведе до видалення старих брелоків.

Важливість груп та імпульсів у групах для ручного програмування сигналізації PROXIMA ZK

Група 1:

імпульс 1 - безшумно вмикає / вимикає сигналізацію;
імпульс 2 - гучне включення / вимикання сигналізації.

Група 2:

імпульс 1 - переозброєння включено;
імпульс 2 - для переозброєння вимкнено.

Група 3:

імпульсне керування центральним замком 1 3с;
імпульс 2 1с управління центральним замком.

Група 4:

увімкнено функцію комфорту імпульсу 1;
імпульс 2 функція комфорту вимкнено.

Група 5:

можливе відключення зовнішнього датчика за імпульсом 1;
імпульс 2 відключення зовнішнього датчика неможливе.

Група 6:

імпульс 1 - попередня сигналізація включена;
попередня сигналізація імпульсу 2 вимкнена.

Група 7:

включено автоматичне блокування імпульсу 1;
автоматичне блокування імпульсу 2 вимкнено.

Група 8:

імпульс 1 - проти викрадення блокування вкл;
блокування імпульсу 2 проти викрадення вимкнено.

Група 9:

час затримки проти викрадення імпульсу 1 180 с;
імпульс 2 час затримки проти викрадення 60 с.

Група 10:

імпульс 1 - повільна постановка на охорону 25с;
імпульс 2 - швидка постановка сигналізації 5с.

Група 11:

імпульс 1 - можливе екстрене зняття з охорони кнопкою;
імпульс 2 - аварійне зняття з охорони кнопкою неможливо.

Група 12:

імпульс 1 - стирання пам'яті тривоги.

Група 13:

імпульс 1 - програмування пульта.

Примітка: вибір відсутності імпульсу в групі залишає старі налаштування.

Програмування сингналізації PROXIMA ZK радіопрограматором

Налаштувати сирену за допомогою таймера можливо, якщо будильник вимкнено.

Належить:
- правильно встановити перемикачі радіопрограматора (перша або друга група функцій),
- увімкнути запалювання автомобіля, одночасно натиснувши дві кнопки на пульті (почне блимати сигнальний діод),
- натиснути на кілька секунд на перемикач програм.
Програмування конфігурації сигналізується активацією сирени на 2 секунди. Вимкнення запалювання під час очікування блоком управління команди програматора (блимає світлодіод) перериває програмування.

Ви можете запрограмувати одну, кілька або всі функції залежно від налаштування пов’язаної програми.

Перемикач без програми, видалення пам’яті тривоги та програмування дистанційного керування здійснюються одним перемикачем.

Заводська комплектація

Заводська конфігурація сигналізації така:

немає функції комфорту,
односекундне управління центральним замком,
голосне включення і вимикання сигналізації,
немає функції переохорони сигналізації,
немає відключення датчика,
немає передтривоги,
немає автоматичної блокади,
немає викрадача,
швидка постановка на охорону (5с),
стерта пам'ять тривоги,
аварійне зняття з охорони неможливо.
