Автомобільна сигналізація PROXIMA AUTOALARM BP5

Автосигналізація PROXIMA BP - сучасний програмований пристрій, призначений для установки в автомобілі заводської установки з центральним замком з дистанційним керуванням.

Модель має такі особивості:

Автоматичний іммобілайзер.
Блокування проти викрадення.
Беззвучне (тільки показники повороту) або гучне підтвердження увімкнення/вимкнення тривоги.
Повторне встановлення сигналізації після її вимкнення (без відкривання дверей, повороту замка запалювання або натискання кнопки B на пульті дистанційного керування).
Можливість відключення додаткового датчика кнопкою.
Можливість роботи з додатковим датчиком (наприклад, ультразвуковим) з попередньою сигналізацією (включення датчика генерує 6 коротких сигналів).
Можливість програмування за допомогою програматора з цифровим роз'ємом, попередження у взаємодії з мікрохвильовим датчиком (жаба).
Захист від короткого замикання на виходах показника повороту та сирени.
Пам'ять останніх 10 будильників.
Екстрене зняття з охорони кнопкою.
Від п'ятипровідного підключення управління до наявної установки центрального замка - запам'ятовування схеми замикання та двох схем відкривання центрального замка.
Цифровий роз'єм модуля розширення, який дозволяє вибрати сигнал активації та деактивації - і додаткові функції, пов'язані з включенням / вимкненням тривоги (наприклад, увімкнення світильника на стелі).

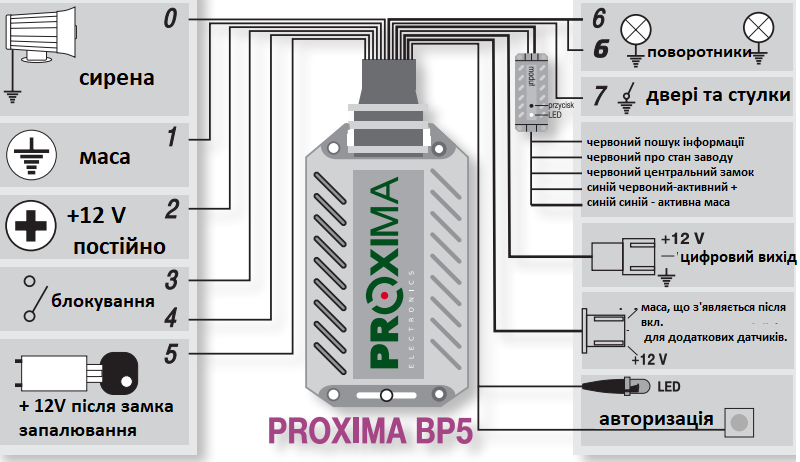

Схема встановлення автомобільної сигналізаціїPROXIMA AUTOALARM BP5

Програмування програматором автомобільної сигналізації PROXIMA AUTOALARM BP5

Робота модуля блокування

Під час роботи модуль перевіряє стани на червоному і синьому проводах і порівнює їх із шаблоном, збереженим у пам'яті шаблоном, що в даний момент відбувається на вхідних проводах. Якщо будь-який із збережених сигналів збігається (червоний і синій), будильник увімкнеться або вимкнеться. Якщо ввімкнено опцію повторного ввімкнення сигналізації, світлодіод на модулі світиться, коли сигналізацію вимкнено. Відкриття дверей в машині вимикає діод. Якщо двері автомобіля не відчиняються протягом 30 секунд після вимкнення сигналізації, сигналізація знову ввімкнеться.

Як увімкнути сигналізацію PROXIMA AUTOALARM BP5

Закриття центрального замка заводським пультом включає сигналізацію сиреною (якщо включена опція гучного включення та вимкнення сигналізації) та включення індикаторів на 3 секунди (якщо сигналізація запрограмована з тихою сигналізацією, а сигнали вимкнення надсилаються на модуль розширення). Якщо кнопка авторизації була натиснута не більше ніж за 15 секунд до включення, додатковий датчик (руху) буде відключено. Після закриття центрального замка сигналізація не реагує на замок запалювання 5 секунд, на двері і зовнішній датчик 25 секунд. Після закінчення цього часу світлодіод почне повільно блимати, і сигналізація ввімкнеться. Контрольна панель має обмежену кількість тривог, викликаних відкриттям дверей або спрацьовуванням датчика. Після 10 тривог від відкритих дверей або додаткового датчика ППК перестає реагувати на ці входи. Якщо функція попередньої тривоги запрограмована (включена), активація додаткового датчика не викликає тривоги, а лише включає сигнальний діод і генерує 6 сигналів сиреною. Якщо протягом 30 секунд після попередньої тривоги сповіщувач повторно ввімкнеться, контрольна панель спрацює тривогу.

Оповіщення сигналізації PROXIMA AUTOALARM BP5

Відкриття дверей, активація додаткового датчика та ввімкнення запалювання запускає сигналізацію. Оповіщення триває 30 секунд. Під час тривоги включена сирена і блимають покажчики поворотів.

Як вимкнути сигналізацію PROXIMA AUTOALARM BP5

Відкриття центрального замка заводським пультом відключає сигналізацію. Вимкнення тривоги сигналізується двома сигналами сирени (при запрограмованій гучній сигналізації включення/вимкнення) або поданням ППК команди на відключення на цифровий модуль розширення (при запрограмованій тихій сигналізації) і двома спалахами показників поворотів. Якщо тривога спрацьовувала хоча б один раз під час очікування тривоги, ППК згенерує чотири коротких імпульси сирени (пам'ять тривоги), незалежно від увімкнення гучного ввімкнення тривоги.

Протиугінний замок - автоматичний іммобілайзер

Якщо включена опція автоматичного блокування, автомобіль замикається через 50 секунд після вимкнення запалювання і залишається в цьому стані до натискання прихованої кнопки протягом 2 секунд (авторизація протиугінного замка). Про активацію автоматичного блокування сигналізує безперервне горіння світлодіода. Відключення блокування можливе незалежно від стану замка запалювання. При включеному автозамку вмикання запалювання не спрацьовує реле блокування, але формуються 3 сигнали сирени (сигнал постановки на охорону автозамка - рух неможливий).

Тривога сигналізації PROXIMA AUTOALARM BP5 проти викрадення авто

Якщо сигналізація має активоване (запрограмоване) блокування проти викрадення, а час авторизації минув (1 або 3 хвилини після відкриття дверей), починається процедура зупинки автомобіля. Протягом перших 15 секунд лунає сигнальна сирена (все частіше). Якщо протягом цього часу кнопку авторизації натиснути близько 2 секунд, сигналізація перерветься і можна буде продовжити рух автомобіля. Після закінчення цього часу запалювання вимикається і вмикаються показники повороту і сирена сигналізації. Через 30 секунд сирена вимикається, показники повороту продовжують блимати, а сигналізація чекає вимкнення та повторного ввімкнення запалювання. Після включення запалювання запалювання включиться знову на 10 секунд (це дозволяє автомобілю від'їхати в безпечне місце). Після цього запалювання буде вимкнено остаточно, і знову увімкнеться сирена на 30 секунд. Наступні маніпуляції з замком запалювання після вимкнення сирени не відмикають автомобіль, а лише вмикають сирену на 30 секунд. Якщо запалювання не ввімкнено, сигналізація залишається із заблокованим реле запалювання, вимкненою сиреною та миготливими показниками повороту до авторизації. Авторизація може бути виконана в будь-який час під час тривоги блокування викрадення. Під час спрацьовування сигналізації, викликаної блокуванням проти викрадення, автосигналізація не реагує на сигнали управління від контролера центрального замка (тобто сигнали від пульта).

Статус служби

Автосигналізацію і протиугінний замок можна перевести в службовий стан (керувати автомобілем буде завжди можливо після включення запалювання - важливо, коли машину потрібно ремонтувати або, наприклад, мити) Пристрій переходить в сервісний статус при включенні запалювання і натисканні кнопки авторизації протягом 10 с. Переведення замка в службовий стан сигналізується включенням сирени і швидким миганням показників повороту протягом 5 секунд. Вимкнення запалювання скорочує сигналізацію. Під час швидкого мигання показників повороту можна перепрограмувати конфігурацію сигналізації або додаткові модулі за допомогою програматора (програмування описано нижче). Щоб вивести сигналізацію з сервісного стану, утримуйте кнопку авторизації протягом 10 секунд при включеному запаленні (вихід із сервісу сигналізується так само, як і вхід в сервіс, і тоді можна також запрограмувати конфігурацію).

Пам'ять сигналізації PROXIMA AUTOALARM BP5

Будильник має пам'ять 10 останніх будильників. Через 50 секунд після вимкнення запалювання загоряється світлодіод (не забудьте авторизувати замок проти викрадення). Якщо двері відкрити 3 рази протягом 5 секунд після запалювання, сигналізація почне зчитувати пам'ять останніх 10 тривог. Сигналізація вмикає і вимикає показники поворотів і світлодіод. Кількість імпульсів вказує на джерело тривоги. Сигналізація від замка запалювання - 1 імпульс, двері - 2 імпульси, додатковий датчик - 3 імпульси, датчик перепаду напруги (необхідний мультисенсор) - 4 імпульси, антизлом - 5 імпульсів. Групи імпульсів відокремлені один від одного інтервалами в одну секунду. Будильники читаються по порядку від найменших. Якщо на момент читання пам’яті в пам’яті немає 10 тривог, зчитування буде відповідно коротшим.

Як запрограмувати сигналізацію PROXIMA AUTOALARM BP5 вручну

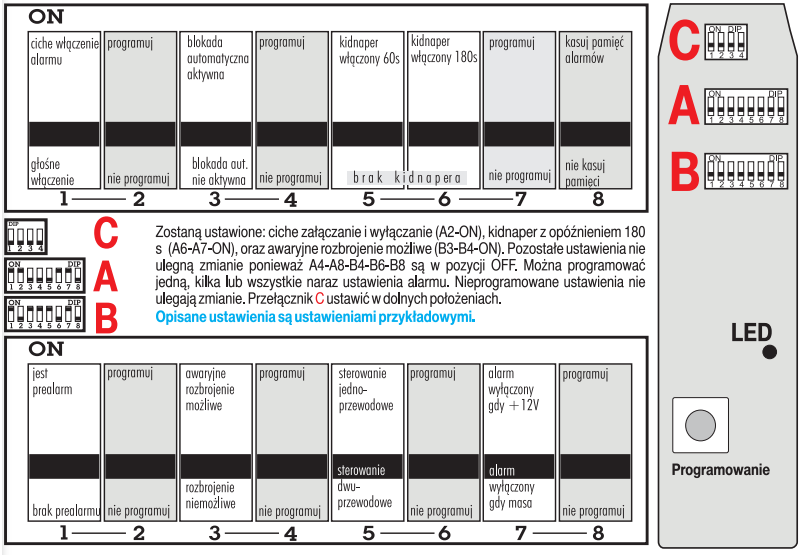

Сигналізацію можна налаштувати без програматора, але ця операція вимагає певної практики та концентрації. У режимі сигналізації 50s off світлодіод загоряється після вимкнення запалювання. Якщо 5 разів увімкнути і вимкнути запалювання при включеному світлодіоді, сигналізація увійде в режим конфігурації - про це сигналізує активація сирени на 0,3 с. Далі сигналізація генерує 9 груп імпульсів (перші 8 груп мають 2 імпульси, остання група має 1 імпульс). Кожна група починається сигналом сирени, потім в залежності від групи йде 2 або 1 імпульс тривалістю 1,5 с (включаються покажчики поворотів і світлодіод). Пауза між імпульсами в групі 0,3 с. Перерва між групами триває 3 секунди. Вибір відповідних опцій полягає у включенні запалювання за відповідним імпульсом відповідної групи. Про включення запалювання сигналізує миттєве згасання світлодіода і згасання індикаторів. Якщо запалювання не вимкнуто після програмування опції, сигналізація чекає її вимкнення і лише тоді генерує наступні групи (режим очікування). Вибір першого імпульсу в групі з двома імпульсами скорочує генерацію цієї групи (другий імпульс не генерується).

Як запрограмувати сигналізацію PROXIMA AUTOALARM BP5 радіопрограматором

Увійти в програмування конфігурації сигналізації (або додаткового модуля) з допомогою програматора можна так:

1. Переведіть сигналізацію в службовий стан.
2. При швидкому миготінні показників поворотів включіть програматор, підключений до цифрового каналу сигналізації. Коли програмується тривога, нове програмування конфігурації сигналізується активацією сирени на 2 секунди. Коли налаштовані додаткові модулі, програмування сигналізується налаштованим модулем. Після програмування модуля час програмування подовжується ще на 5 с (це дозволяє перепрограмувати кілька модулів і автосигналізацію без необхідності багаторазового входу в режим програмування). Після програмування конфігурації не забудьте вивести сигналізацію з сервісного режиму.

Модуль замка

Модуль програмованого замка має 5 вхідних проводів:

3 червоні входи (червоний вхід визначає наявність 12В).
2 сині входи (синій вхід визначає наявність потенціалу заземлення) Модуль запам'ятовує послідовність змін на вхідних проводах на наступних кроках програмування (ступінь закриття та два ступені розмикання). Рекомендована конфігурація полягає в тому, щоб під’єднати 2 червоні дроти до двигуна приводу замка, 2 синіх дроти до перемикача в головному приводі, а інші червоні дроти – до перемикача закрито-відкрито, розташованого всередині автомобіля або до показнків поворотів, особливо коли підтвердження покажчиками поворотів закриття/відкриття автомобіля відбувається тільки після наказу з пульта (а при замиканні автомобіля ключем або внутрішньою кнопкою показники не блимають або блимають по-різному). Якщо кабелі двигуна або перемикач у головному приводі недоступні, монтажник вирішує, куди підключити вхідні кабелі, враховуючи тип напруги, що визначається кабелями (+ 12 В або земля). Це не обов’язково, але рекомендується використовувати всі вхідні кабелі. Програмування модуля запускається натисканням кнопки на платі модуля протягом 5 секунд, що підтверджується одним миготінням світлодіода. Після відпускання (світлодіод блимає дуже швидко) натисніть кнопку оригінального пульта, який блокує автомобіль - схема змін на вхідних проводах, що супроводжують блокування автомобіля, запам'яталася. Після того, як світлодіод згасне, закриття програмування шаблону завершено. Схема сигналу відключення тривоги програмується аналогічно, з тією різницею, що після першого мигання світлодіода кнопку не відпускати, а тримати натиснутою ще 5 секунд (два миготіння світлодіода) . Якщо автомобіль можна відкрити двома способами (наприклад, після одного натискання пульта дистанційного керування відчиняються лише двері водія, а після подвійного натискання пульта дистанційного керування всі двері та багажник або пульт дистанційного керування має дві незалежні кнопки для різного відкривання ), то необхідно запрограмувати обидва способи відкриття автомобіля. Друга схема відкриття запам'ятовується так само, як і перша, але кнопку програмування слід утримувати до тих пір, поки не блимне три світлодіоди (приблизно 15 секунд). Останнім варіантом програмування є опція увімкнення/вимкнення. повторно включити сигналізацію. Постановка на охорону не блокує автомобіль, але викликає сигналізацію. Ця опція змінюється на протилежну опцію кожного разу, коли кнопку натискають і утримують (приблизно 20 секунд - підтверджується чотирма миготіннями діода). Заводські налаштування не підтримують повторну постановку на охорону.

Важливість груп і імпульсів у групах для ручного програмування

Група 1:
імпульс 1 безшумне включення/відключення сигналізації;
імпульс 2 гучне включення / вимикання сигналізації.

Група 2:
імпульс 1 попередня сигналізація включена;
попередня сигналізація імпульсу 2 вимкнена.

Група 3:
увімкнено автоматичне блокування імпульсу 1;
автоматичне блокування імпульсу 2 вимкнено.

Група 4:
блокування імпульсу 1 проти викрадення;
блокування імпульсу 2 проти викрадення вимкнено.

Група 5:
час затримки проти викрадення імпульсу 1 180 с;
імпульс 2 час затримки проти викрадення 60 с.

Група 6:
імпульс 1 можливе екстрене зняття з охорони кнопкою;
імпульс 2 аварійне зняття з охорони кнопкою неможливо.

Група 7:
імпульс 1 немає варіантів;
імпульс 2 немає варіантів.

Група 8:
імпульс 1 немає варіантів;
імпульс 2 немає варіантів.

Група 9:
імпульс 1 стирання пам'яті тривоги.

Примітка: вибір відсутності імпульсу в групі залишає старі налаштування.
