Регулювання насоса-форсунки



Після встановлення насоса-форсунки мінімальний проміжок між основою камери високого тиску та поршнем насоса необхідно відрегулювати з допомогою регулювального гвинта насоса-форсунки. Це регулювання запобігає удару поршня насоса об основу камери високого тиску внаслідок теплового розширення.









Спеціальні інструменти



Маркувальна табличка T 10008

Утримує гідравлічний натягувач зубчастого ременя на місці під час встановлення та зняття зубчастого ременя.

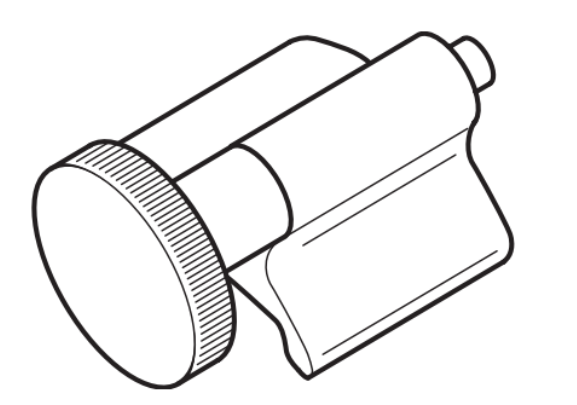

Зупинка колінчастого валу T 10050

Утримує колінчастий вал на місці на шестерні колінчастого валу під час регулювання газорозподілу.







Контр-тримач шестерні розподільного валу T 10052

Зняття шестерні розподільного валу з конусного кінця розподільного валу.





Кріплення ущільнювального кільця колінчастого валу T 10053

Направляюча втулка і компресійна втулка для встановлення ущільнювального кільця колінчастого валу.





Розетка-вставка T 10054

Установка кріплення блоку затиску насоса-форсунки.

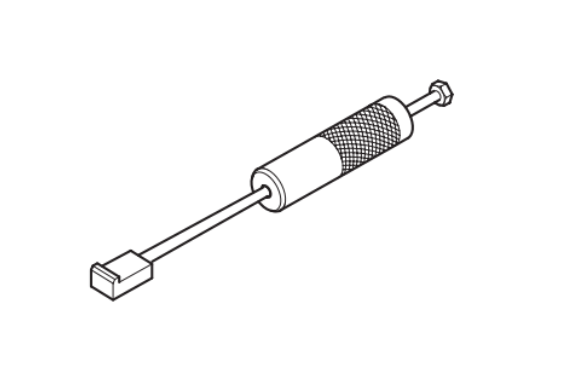

Знімач насоса-форсунки T 10055

Зняття насоса-форсунки з головки циліндрів.

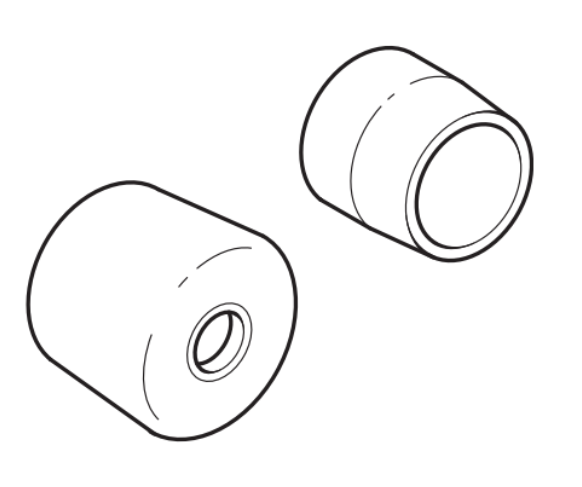

Ущільнювальні втулки насоса-форсунки  T 10056

Установка ущільнювального кільця на насос-форсунки.





Кайдани T 10059

Ця дужка використовується для зняття та встановлення двигуна в Passat. Двигун переміщується в положення з допомогою цієї дужки в поєднанні з підйомним механізмом 2024A.





Манометр VAS 5187

Вимірювання тиску палива на лінії подачі до паливного насоса.
