Як зняти та встановити потенціометр регулюючої заслінки G584





Для процедури нам потрібні такі пристосування:





1. Ручний вакуумний насос -VAS 6213- або ручний вакуумний насос -V.A.G.1390-

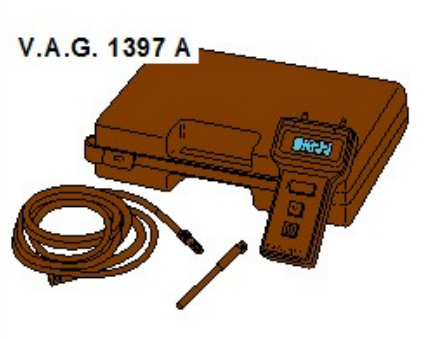

2. Тестер турбонагнітача -V.A.G 1397A-

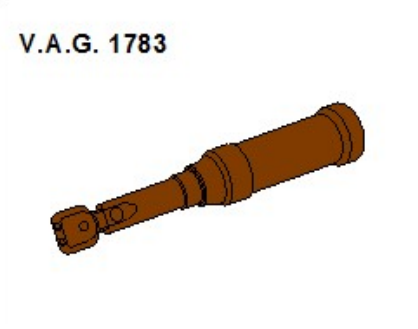

3. Динамометрический ключ -V.A.G 1783- с рожковой вставкою 10 мм -V.A.G 1783/1-

4. Тестер.







Щоб зняти потенціометр та встановити регулюючої заслінки G584, потрібно виконати такі дії:

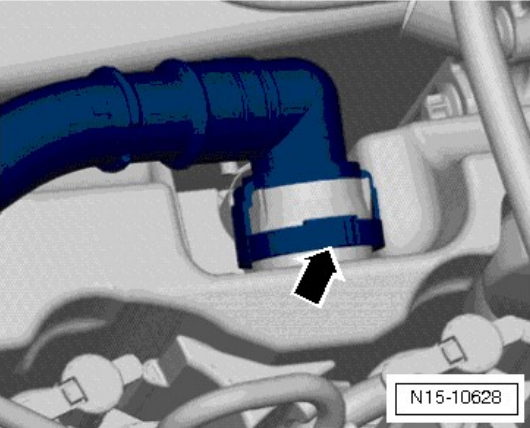

1. Від'єднуємо трубку на кришці головки ціліндрів:

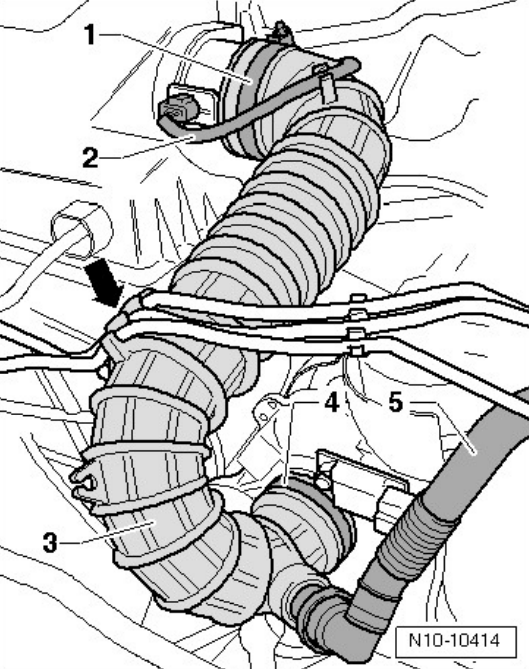

2. Виводимо шланги з тримача з'єднувального шланга (3).

3. Розблоковуємо і від'єднуємо роз'єм жгута проводів (2). З'єднуємо жгут проводів (2) з тримачем шланга (3).

4. Розкриваємо хомути (1) і (4).

5. Знімаємо з'єднувальний шланг (3).

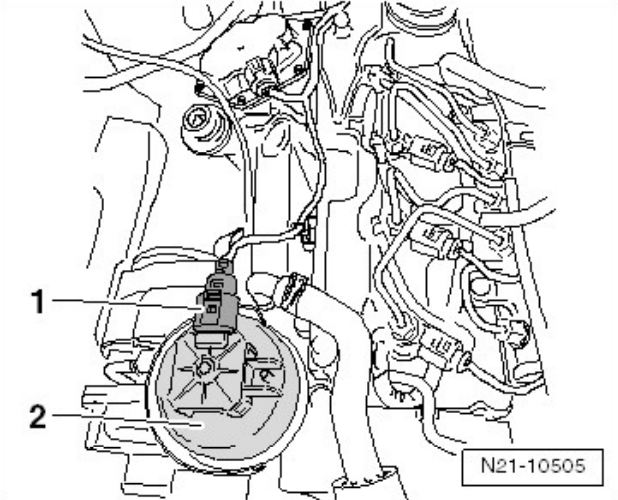

6. Від'єднуємо шланг від потенціометра регулюючої заслонки G584 (2).

7. Від'єднуємо роз'єм  (1) від потенціометра регулюючої заслінки G584 (2).

8. Закоркувуємо отвір (3) на турбонагнітачі кришкою.

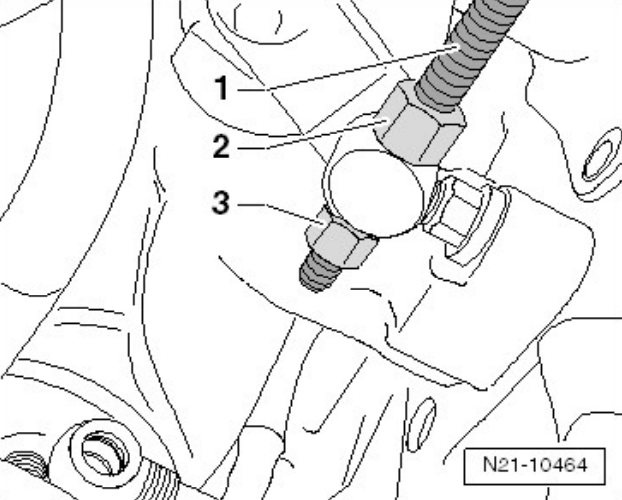

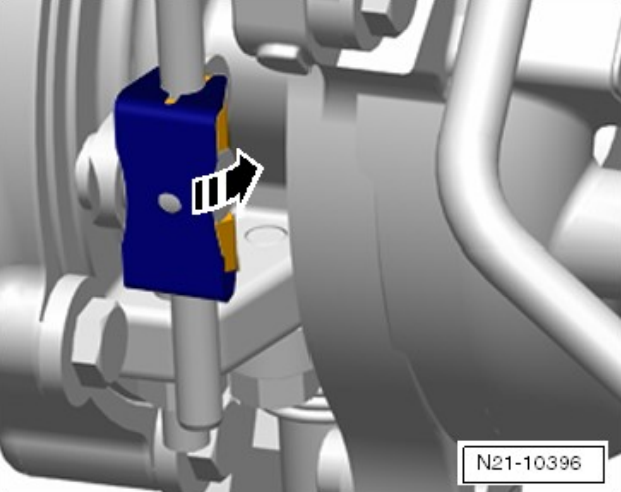

9. Віджимаємо стопорний затискач на регульованій тязі.

10. Кріпильну гайку (2) регулюючої тяги послаблюємо і повністю повертаємо.

11. Утримуємо  контргайку (3)  ріжковим ключем.

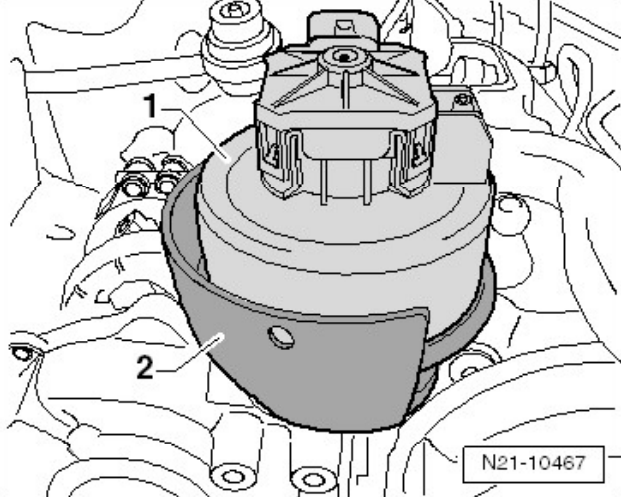

12. Відвертаємо потенціометр регулюючої заслінки G584 (1)  з тримачем (2) знизу на кріпленні турбонагнітача (3 гайки).

13. Зняти потенціометр регулюючої заслінки G584 з тримачем вгору.





Важливо: під час заміни потенціометра регулюючої заслінки G584 використовуйте тільки нові гайки з ремкомплекту.

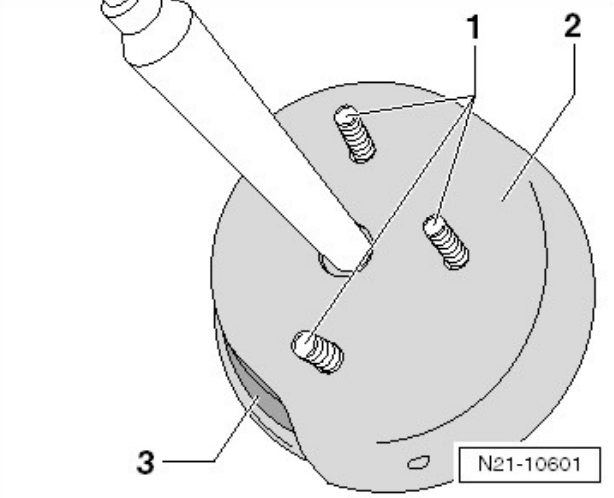

14. Ретельно очищуємо поверхні прилягання потенціометра регулюючої заслінки G584 (3) і тримача (2).

15. Також ретельно очищуємо кріплення потенціометра регулюючої заслінки G584 на турбонагнітачі.

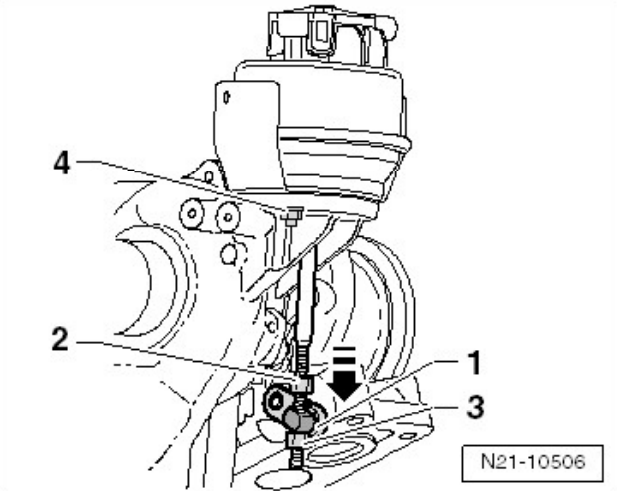

16. Встановлюємо потенціометр регулюючої заслінки G584 і проводимо  регулюючу тягу (1) через важіль регулювання на турбонагнітач, як показано на малюнку.

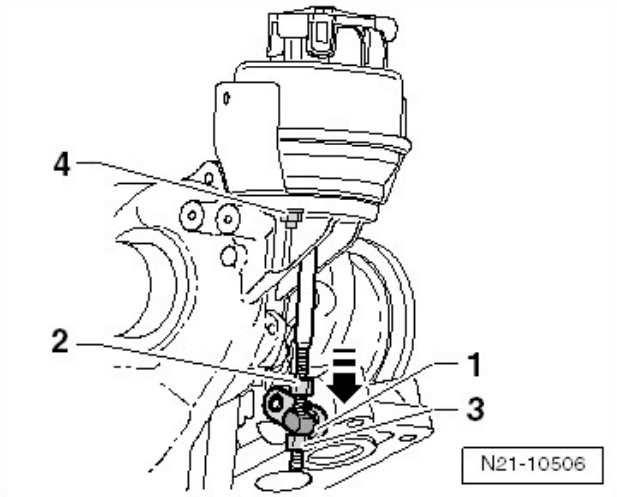

17. Встановлюємо потенціометр регулюючої заслінки G584 з новими гайками з ремкомплекту (4) на кріплення турбонагнітачів і затягуємо.

18. Повернути кріпильну гайку (2) рукою на регульовану тягу в напрямку вакуумного приводу.

Важливо: необхідно слідкувати, щоб забезпечувалася легкість ходу напрямної важеля (1) заслінки по регулюючій тязі.

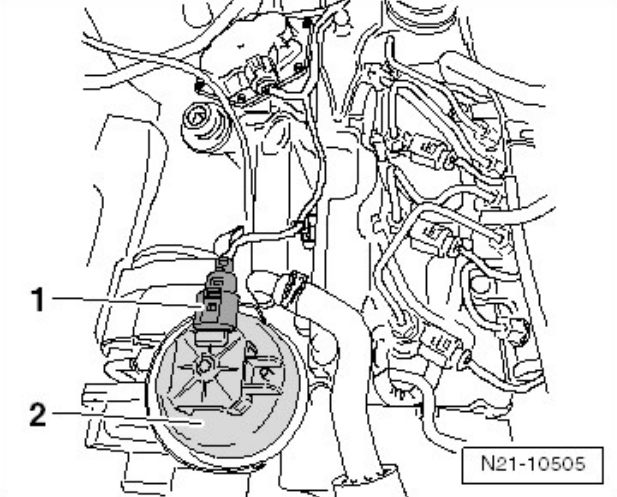

19. Підключити роз'єм (1) до потенціометра регулюючої заслінки G584 (2).

20. Підключаємо тестер.

21. Обчислюємо виміряні величини.

22. Послідовно обираємо на дисплеї такі функції:

  •   перепускний клапан;
  •  турбонагнітач;
  • високий тиск;
  • вхід турбіни;
  • напруга спокою;
  •  "Q"  (підтвердження).

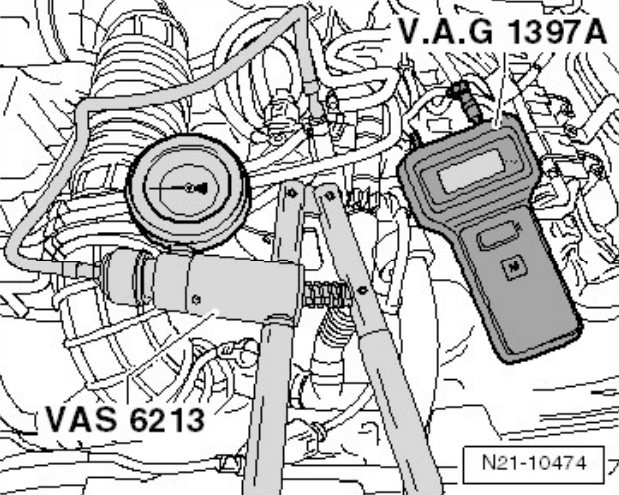

23. Підключаємо тестер турбонагнітачів -V.A.G 1397A- та ручний вакуумний насос -VAS 6213- або ручний вакуумний насос -V.A.G. 1390 - з трійником до підключення вакууму (1) потенціометра регулюючої заслінки G584.

24. Включаємо тестер турбонагнітача V.A.G 1397A- і перевести пересувник зсуву на тестері в положення II.

25. Подати на потенціометр регулюючої заслінки G584 розрідження 500 ± 50 мбар.

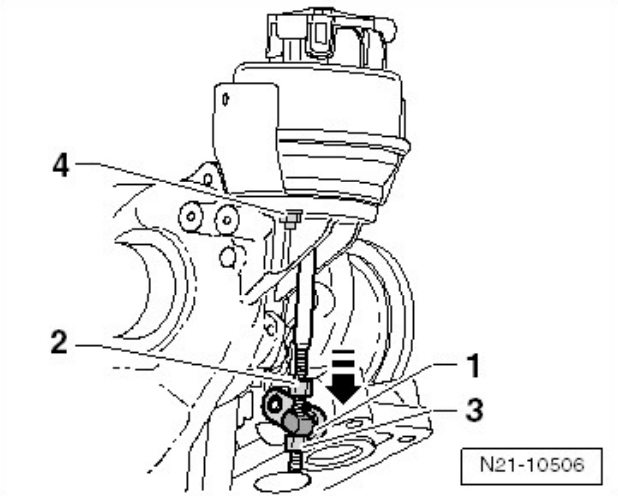

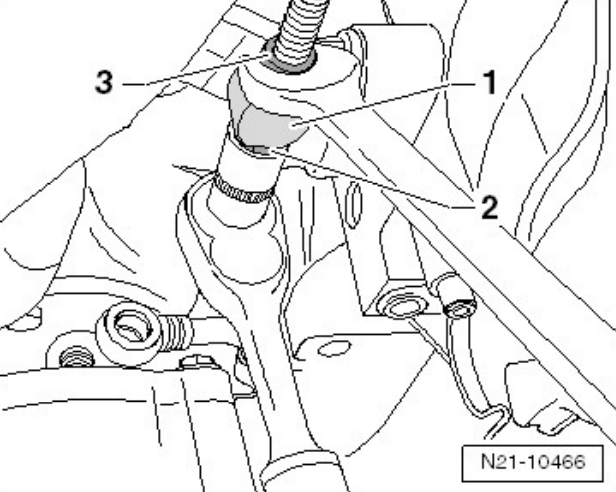

26. Переводимо важіль заслінки (1) на турбонагнітачі в напрямку стрілки в положення "закрито" і утримуємо в цьому положенні.

27. Обертаємо кріпильну гайку (3) у напрямку вакуумного приводу, поки вона не торкнеться важеля заслінки (1).

28. Продовжуємо обертати гайку кріплення (3), поки не встановиться значення напруги (0,75 вольт ± 0,02 вольт) потенціометра регулюючої заслінки G584.

29. Затягуємо контргайку (2).

Важливо: регулювальна тяга не повинна провертатися. Притримуємо гайку (2).

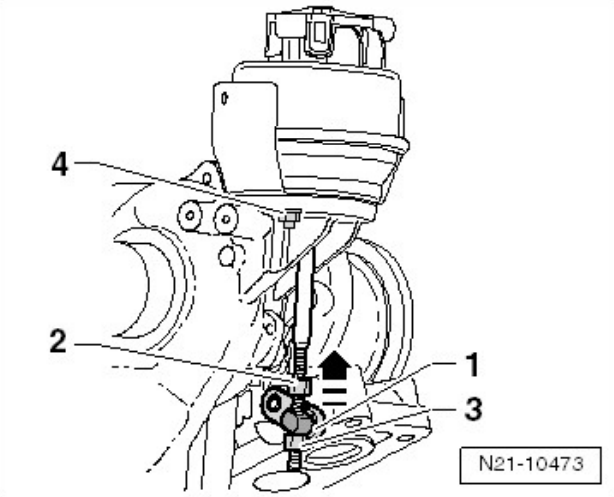

30. Повільно скидаємо розрідження, важіль заслінки (1) переміщаємо в напрямку стрілки - "відкрити".

31. Знову подаємо на потенціометр регулюючої заслінки G584 розрідження 500±50 мбар.

32. Знову перевіряємо регулювальне положення з допомогою значення напруги (0,75 ± 0,02 вольт) потенціометра регулюючої заслінки G584, при необхідності знову регулюємо. Повільно скидаємо розрідження.

Важливо: тепер важіль заслінки (1) повинен торкатися упору. Якщо важіль не прилягає до упору, регулювання слід виконати заново, поки регулювальні значення не збігатимуться необхвдними.

33. Фіксуємо кріпильну гайку та контргайку спеціальним лаком (сургучем) із ремкомплекту.

34. Одягаємо стопорний затискач з ремкомплекту на регулюючу тягу і повертаємо на 90° у напрямку стрілки.





Момент затяжки:

Контргайка регулюючої тяги – 8 Нм.
Гайка потенціометра – 8 Нм.
