Mercedes W202 не бачить ключа в замку запалення

Mercedes W202 не бачить ключа або як почистити від пилу та відремонтувати замок запалення





Почну з того, що автомобіль погано бачить ключ і погано сприймає команди на запуск: або взагалі не реагує на провертання ключа в замку запалювання, або реагує з затримкою, після паузи.

Я посвітив у замок ліхтариком і побачив надмірну кількість пилу. І мені здалось, що пробема закопана саме тут -  в пилу.





Тому я зняв замок, поклав на стіл та почав розбирати....







Переглянув контакти на наявність окислення, все гаразд.







Продовжив огляд, в процесі відкрутив два шурупи з передньої частини замка.

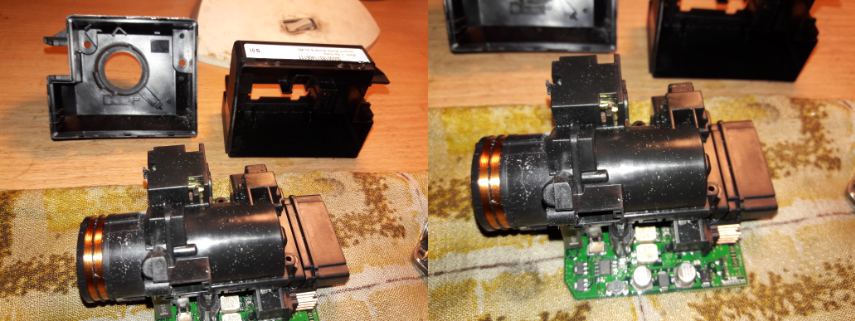

Бічні сторони замка мають защіпки, які ми підважуємо, щоб роз'єднати корпус замка.





Вуаля!

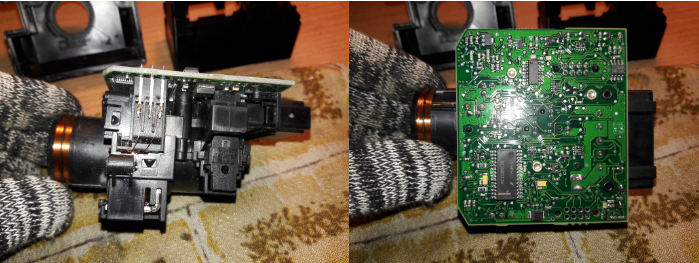

Тепер беремось до роз'єднання пластику від плати.





Припаяна ця радість у трьох точках, котушка зчитування (антена) ключа, що піддало сумнівам мої підозри щодо пилу... Хмм, але я продовжив :-)

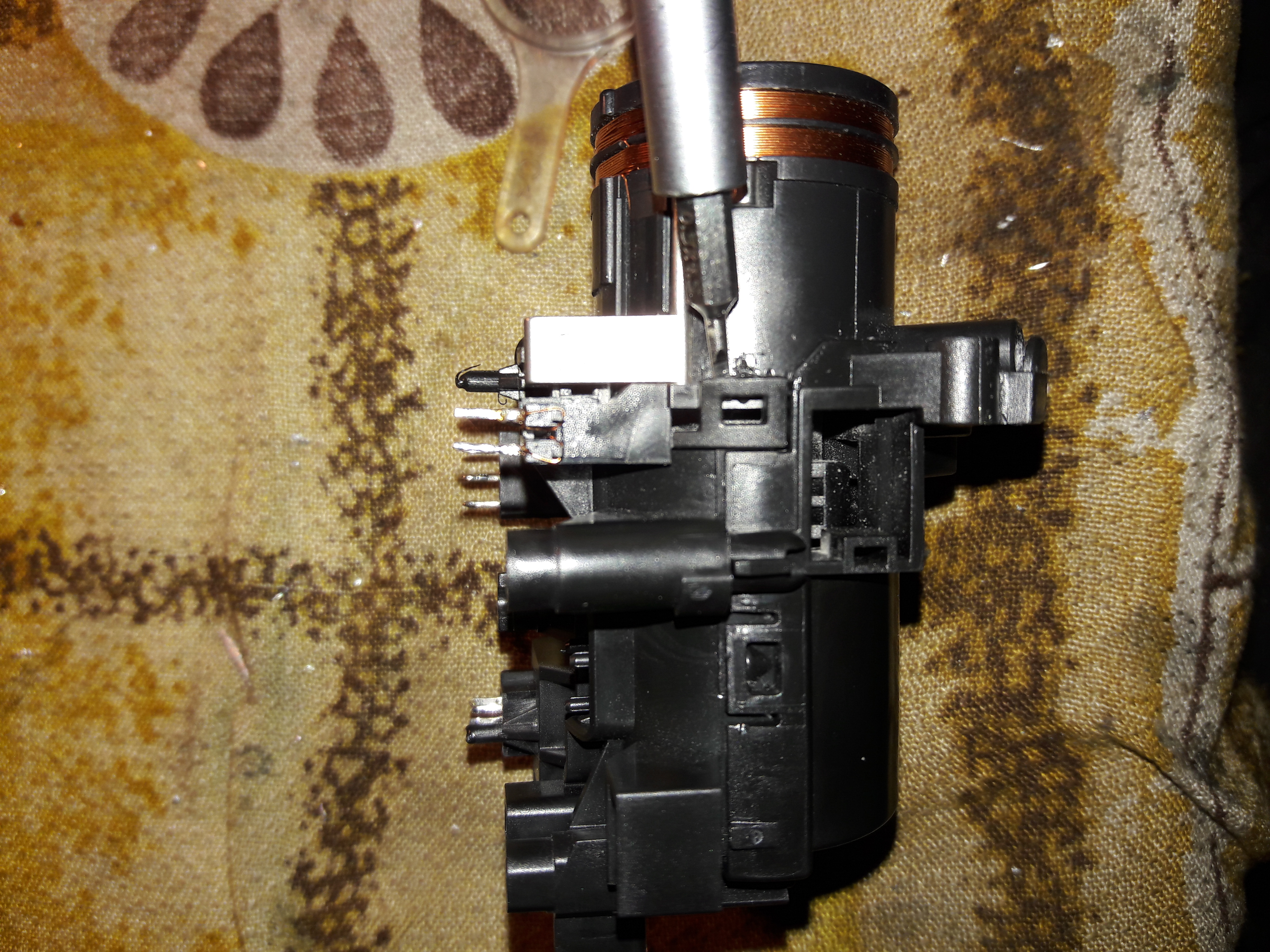

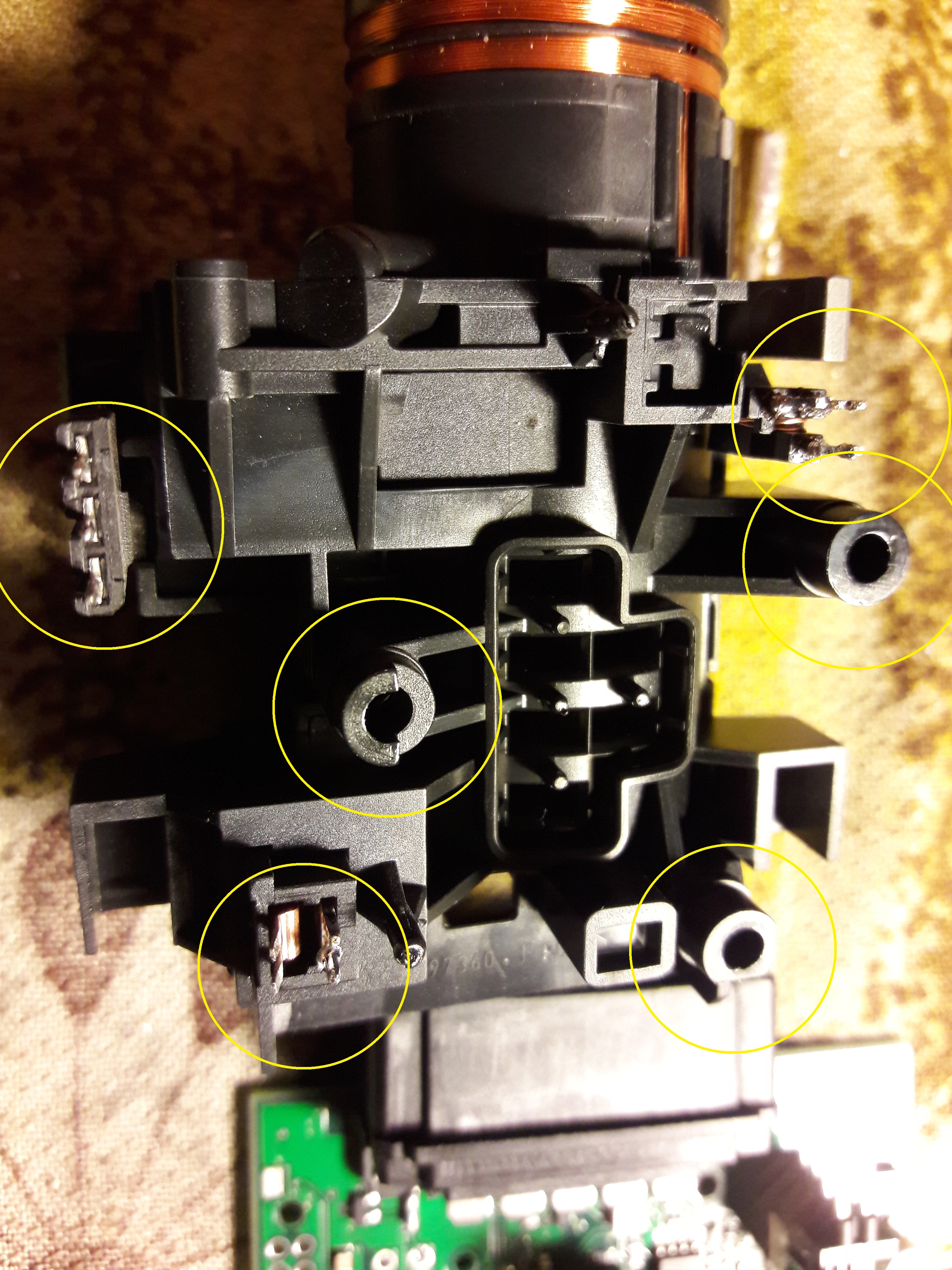

Продовжимо, у трьох точках, котушка зчитування, соленоїд, який дозволяє віддати ключ та кінцевий вимикач, так званий мікрик. Як я з часом зрозумів, мікрик, що спрацьовує, коли ключ у гнізді.

Крім того, прикручена так само у трьох місцях трьома шурупами. Співпадіння..? Не думаю...





Продовжив розбирати, паралельно дослідив роботу механізму.

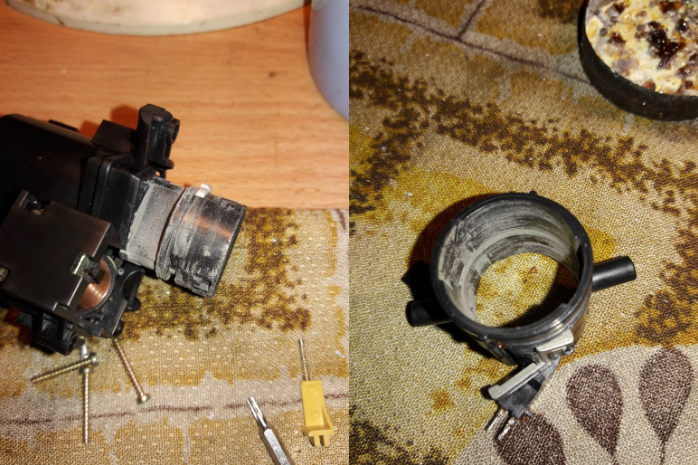

Зняв котушку-антену, такі самі защіпки як і на корпусі замка.

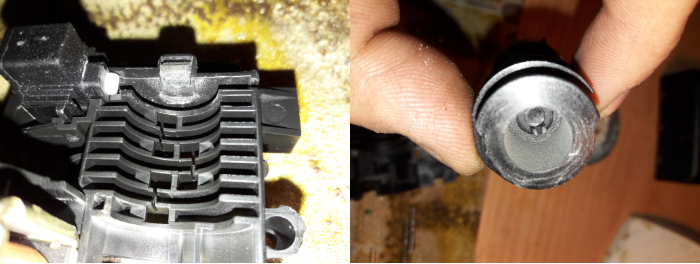

Після демонтажу корпусу антени майже одразу було видно причину надмірної кількості пилу.

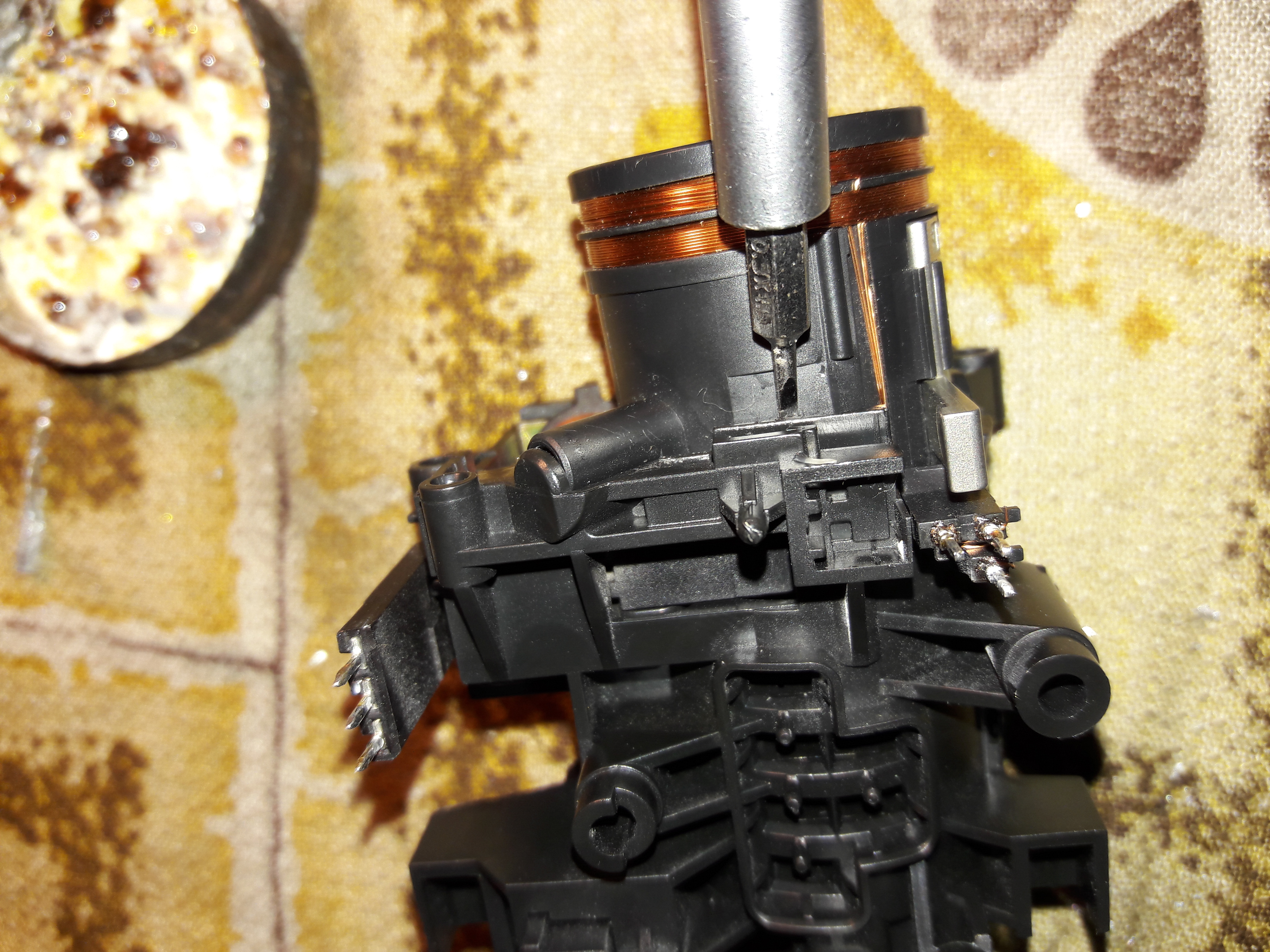

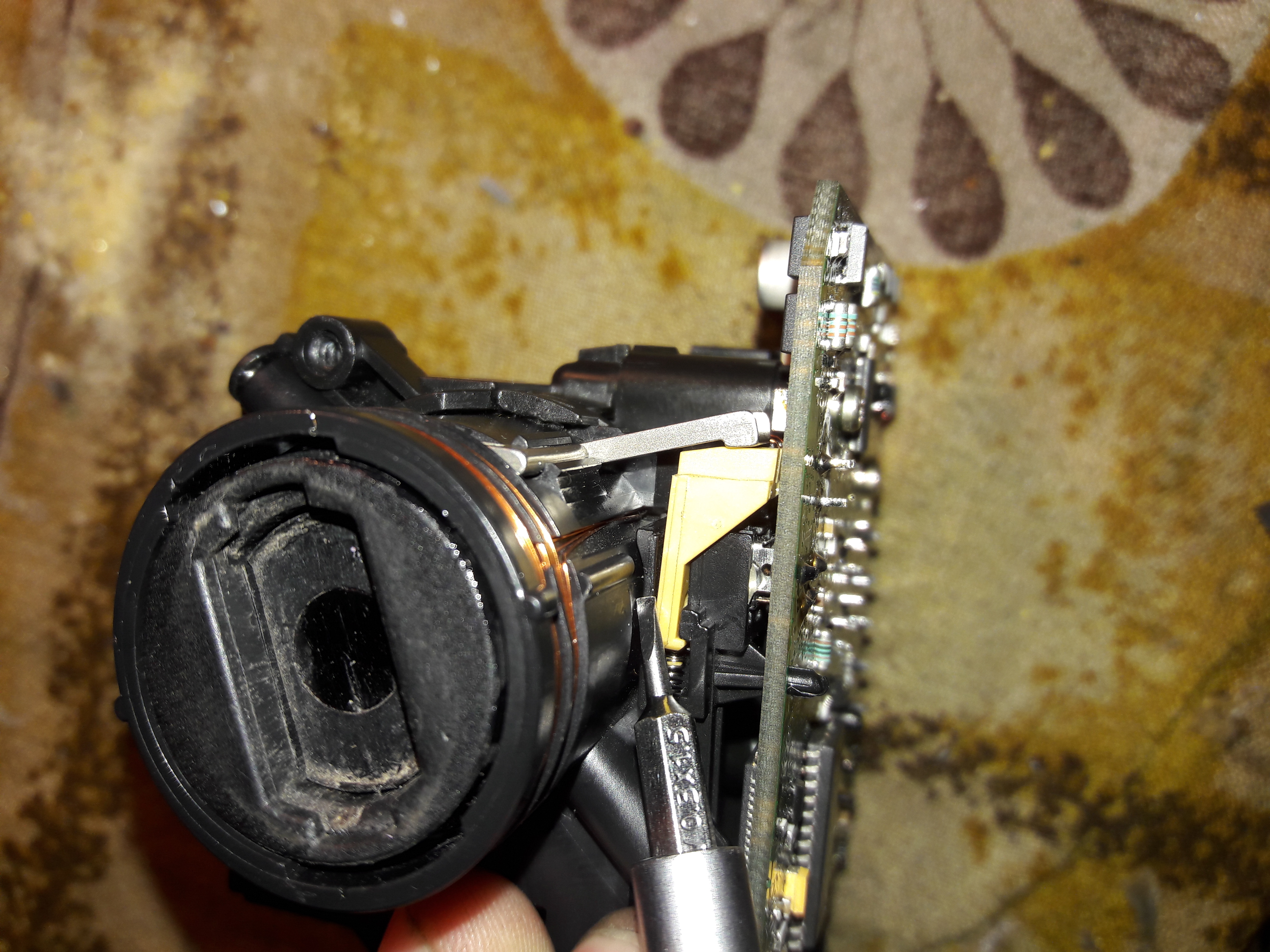

Крім пилу, стало видно механізм, який натискає на мікрик в момент присутності ключа, і він привернув увагу, оскільки мав надмірний знос.

Але поки я вирішив відчистити частини замка від бруду.

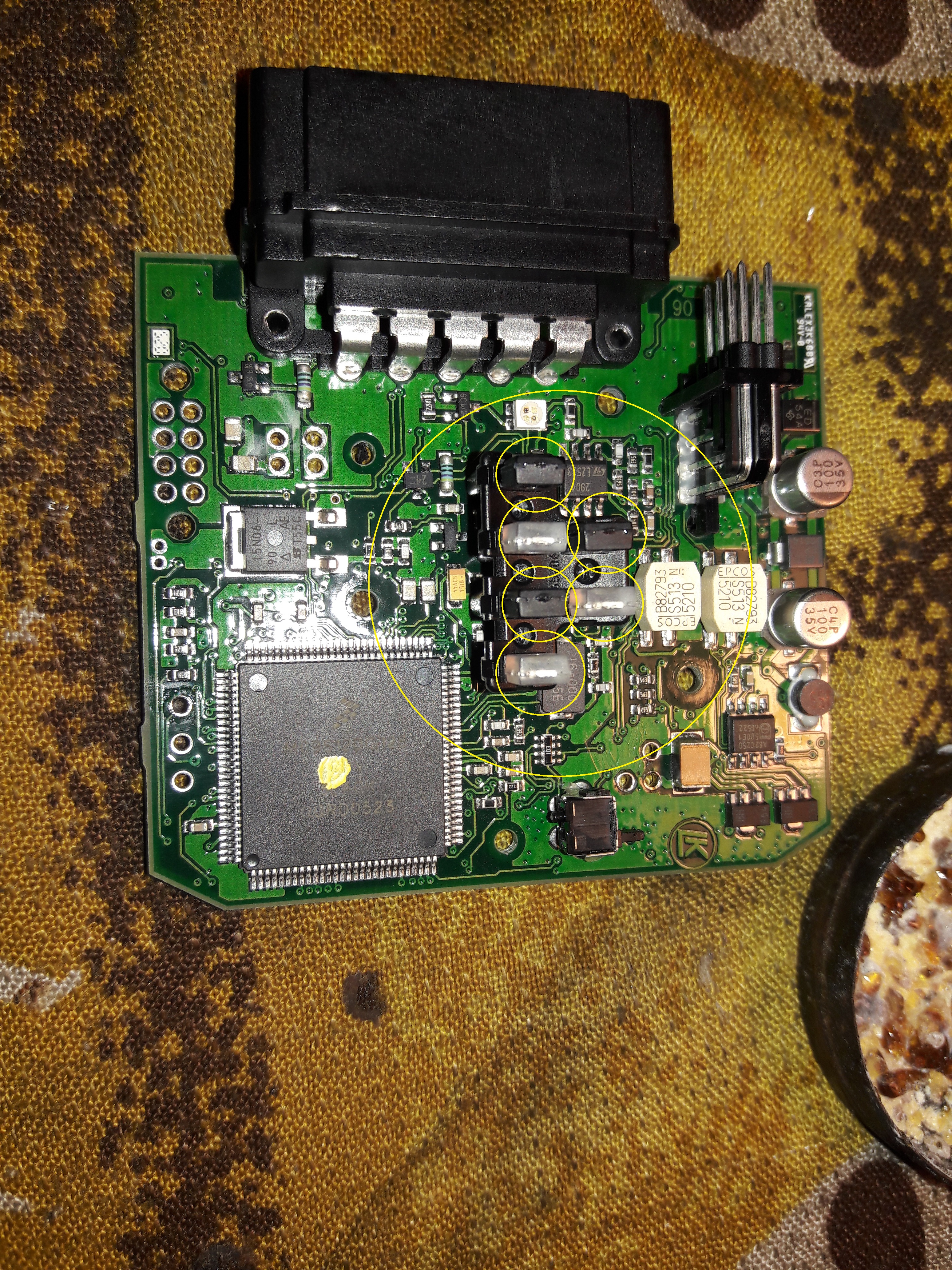

Часто цей пил потрапляє на фотоелементи, які зчитують положення замка запалення, й інформація про провернутий ключ не зчитується. Але ця проблема більш розповсюджена для новіших мерседесів.

У цьому випадку усе було гаразд зі світлом та фотоелементами плати.





Тепер час кінцевика, мікрика, вимикача))

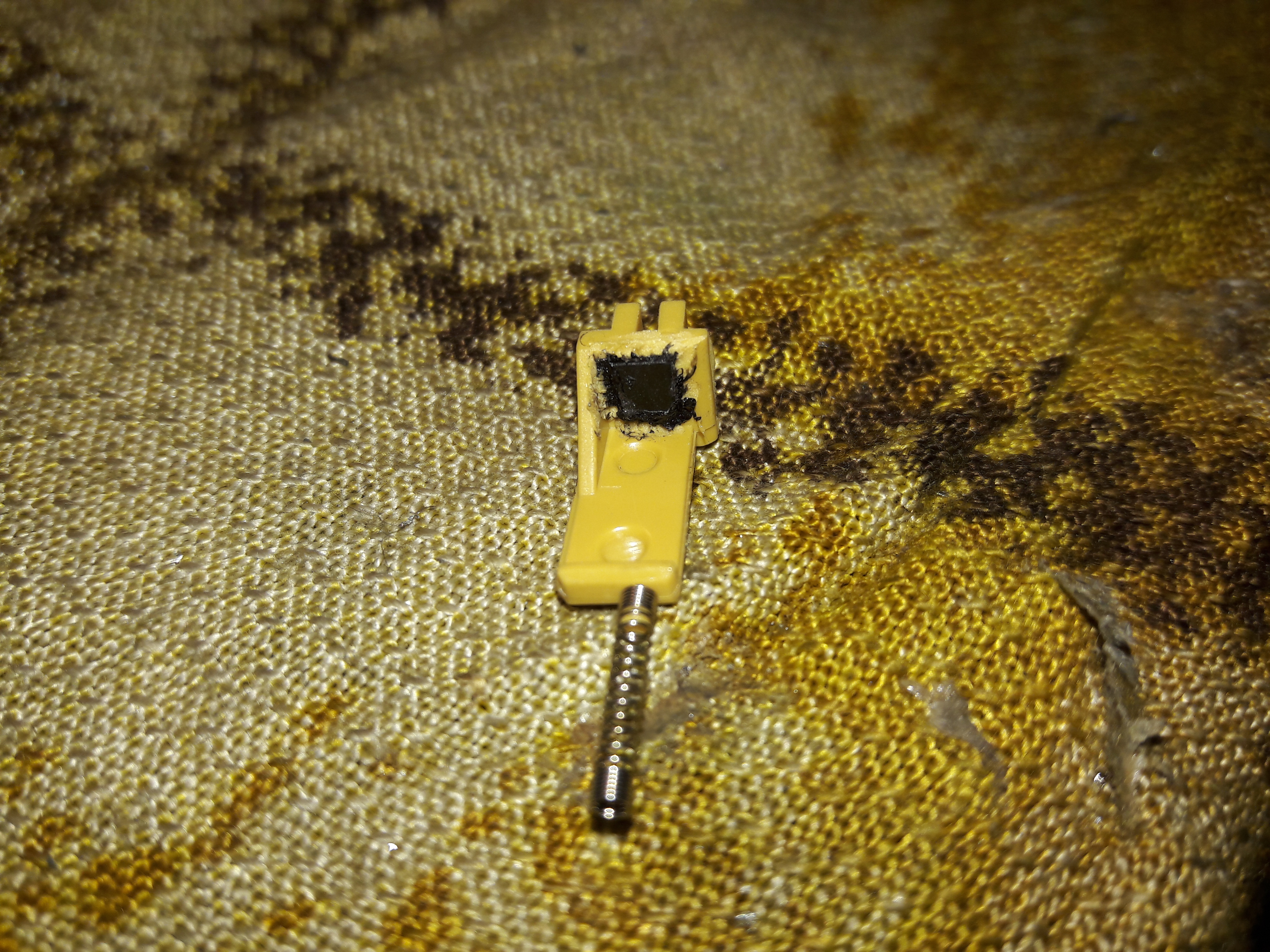

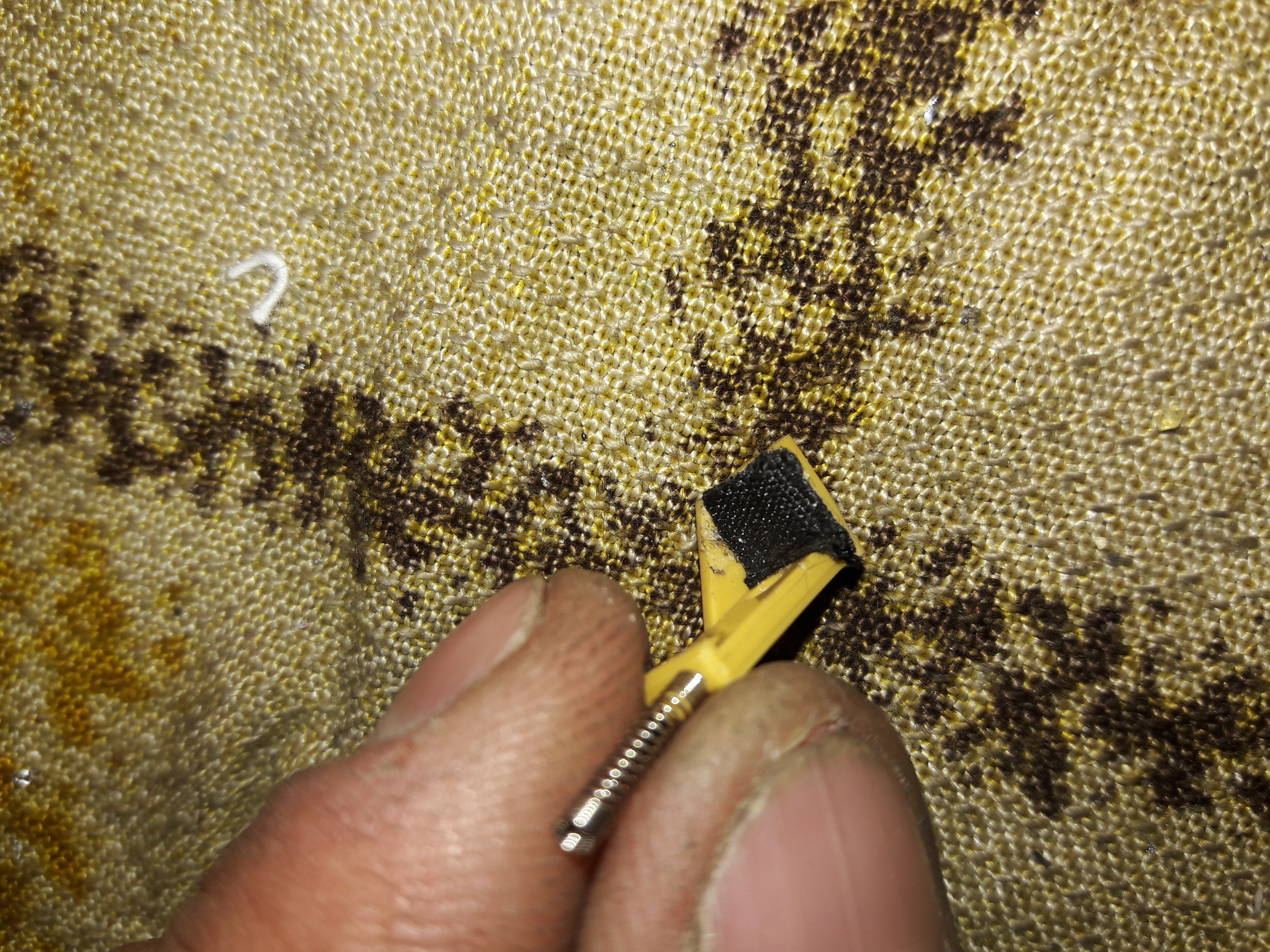

Як виявилось, він не натискався, і причиною тому була надмірно зношеною пластмаса, що була посередником у цьому механізмі. Допаяли 0.2 мм пластику, залив усе клеєм з частинкою шматяної ізоляційної стрічки.



 Після чого зібрав замок назад і все запрацювало відмінно.





Причиною був зношений механізм мікрика, що сигналізував про наявність ключа у замку запалення, і сам замок ігнорував будь-які дії та маніпуляції, чи то провертання ключа, чи то вмикання стартера, тому що не бачив присутності ключа у гнізді приймальника ключа.
