Jeep Compass: заміна панелі приладів і перепідключення камери заднього виду

Тюнінг Jeep Compass: власник вирішив замінити панель приладів у салоні на таку, що має додатковий монітор. Крім того, на його прохання ми провели перепідключення камери заднього виду з трансмітера на відеокабель, оскільки були завади у зображенні.



Розповімо покроково, як відбувається цей процес.



Заміна панелі приборів

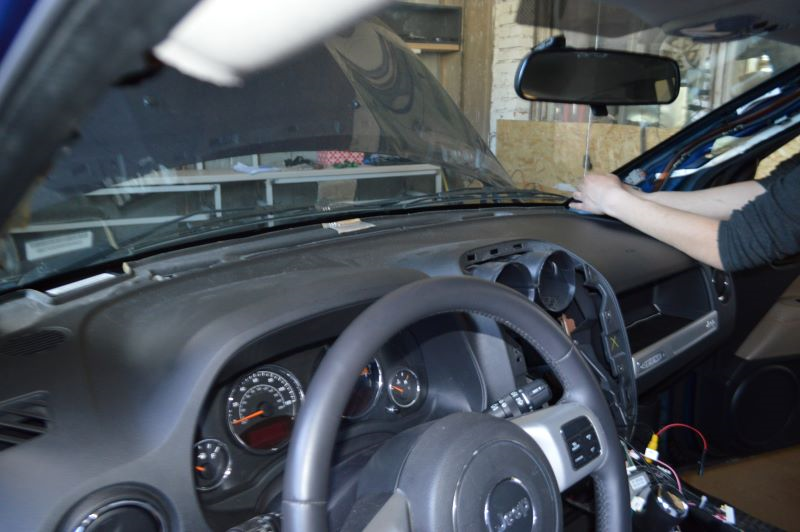

Насамперед потрібно зняти накладки передніх стійок. Далі знімаємо накладку біля скла (підтягнути на себе легенько пласкою викруткою, нічого відгвинчувати не треба).







Знімаємо мафон, який кріпиться на кліпсах і 4-х саморізах-хрестиках. Демонтуємо знизу, причому дуже акуратно, без різких рухів і зусиль, щоб не пошкодити кліпси.

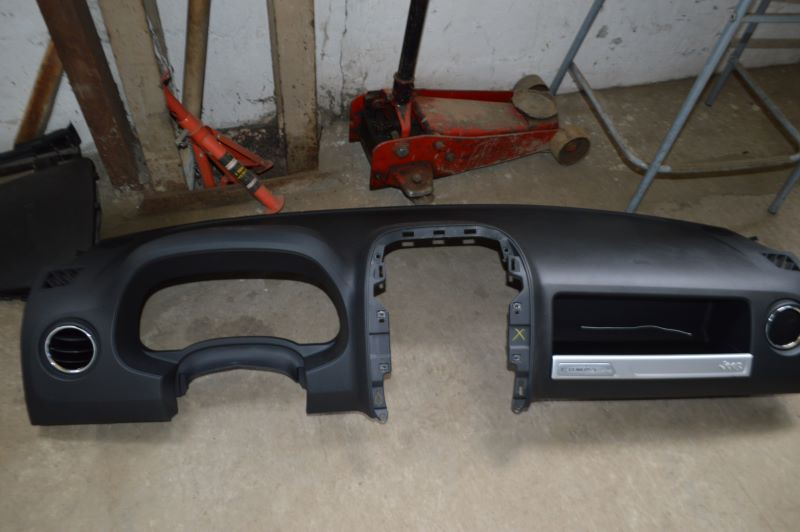

Знімаємо тросик з бардачка. Бардачок опускаємо донизу. Подушку безпеки з боку бардачка від'єднуємо. Вона кріпиться на двох гайках М6 і двох кліпсах. Щоб зняти кліпси, треба акуратно послабити фіксатор. Після цього знімаємо торпедо.

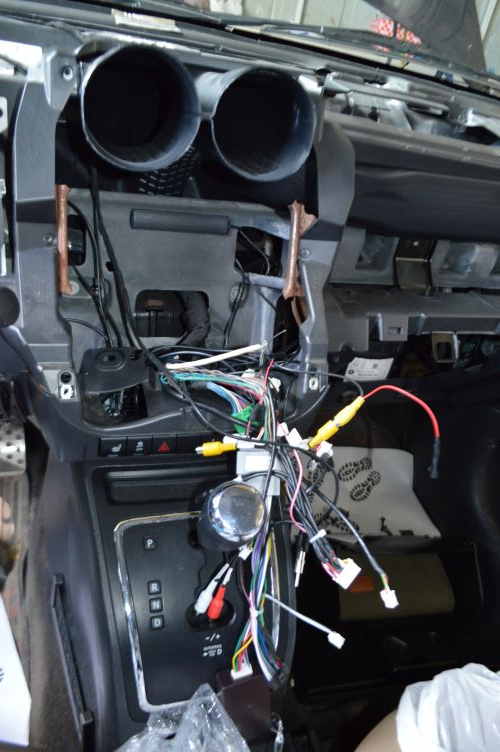

В принципі, це все, більше нічого демонтовувати не потрібно.

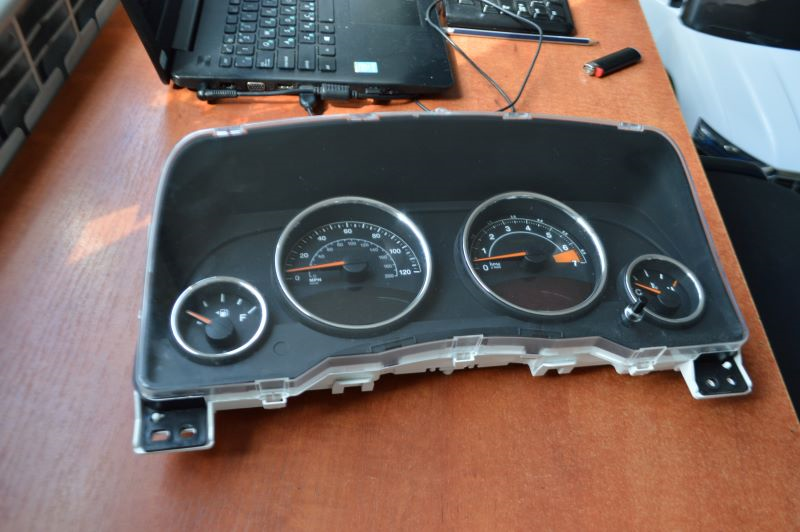

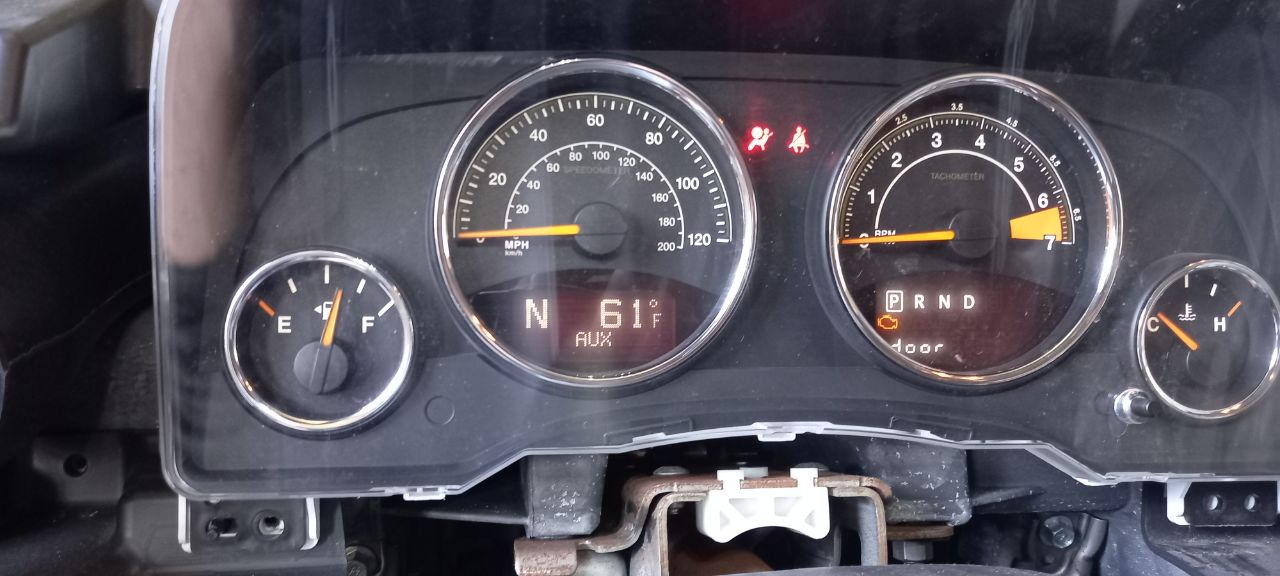

Ми дісталися до панелі приладів, яка прикручена 4 гвинти. Демонтовуємо її і замінюємо на нову.

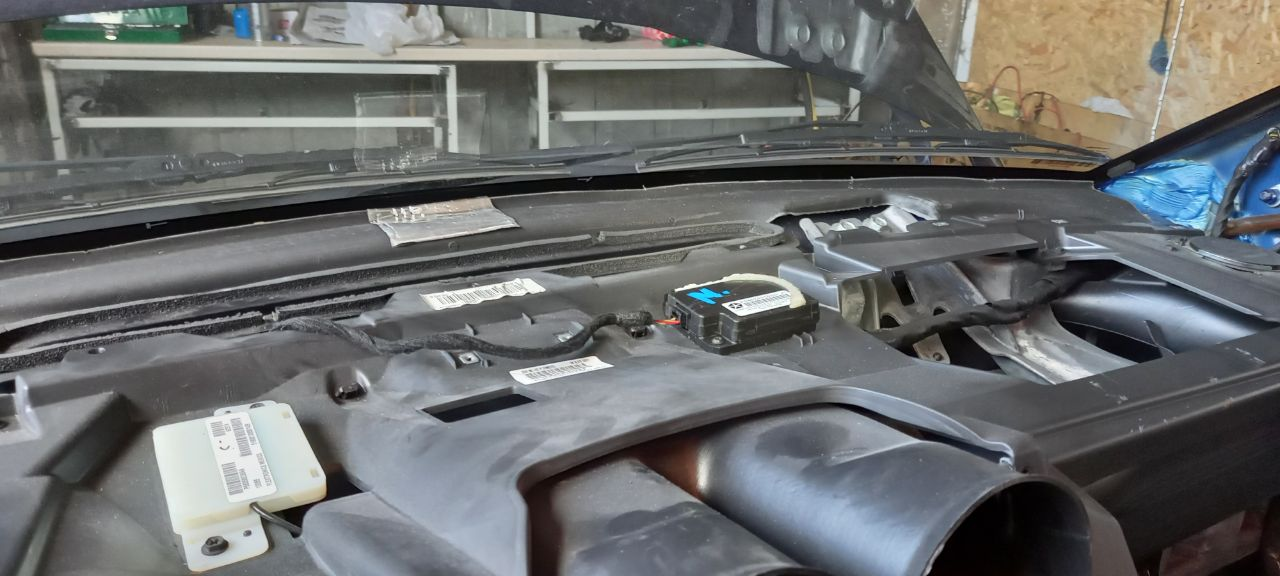

Заміна модуля компасу

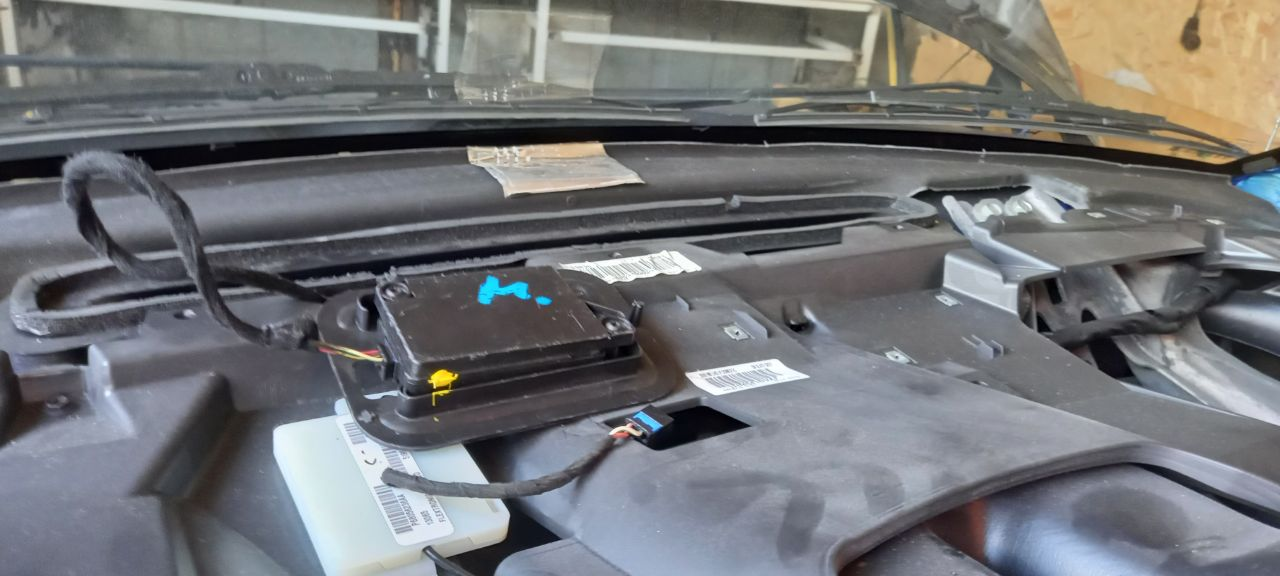

Під час встановлення панелі приладів паралельно замінюємо модуль компасу.





Це потрібно зробити для того, щоб не виникало збоїв у його роботі. Адже у Jeep Compass має таку особливість: якщо стоїть "рідна" магнітола My Tuning  з навігатором, то показники компасу панель приладів зчитує з магнітоли. Оскільки ми проводимо заміну самої панелі, то і модуль компасу краще замінити: інакше дані із сенсора компаса будуть відсутні.





Встановивши нову панель приладів і модуль компасу, проводимо збір в оберненому порядку.





Перепідключення камери заднього виду



Після самостійного встановлення камери були завади на сигнал, зображення транслювалось некоректно. Вирішили перепід'єднати камеру заднього виду з трансмітера на відеокабель.

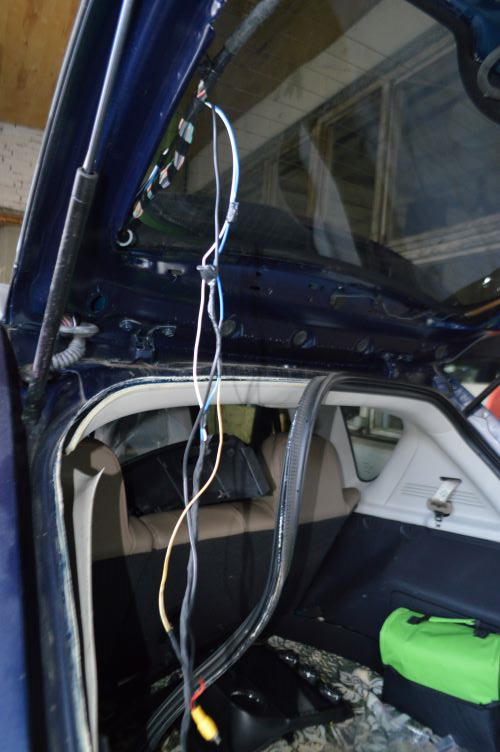

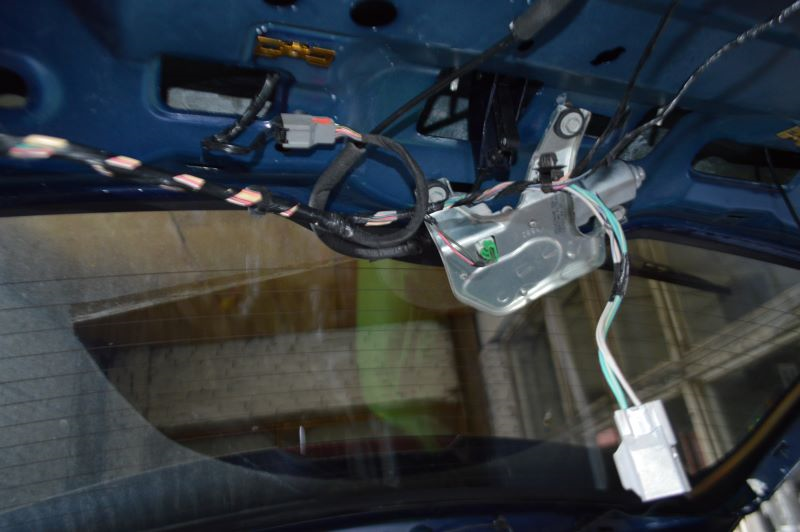

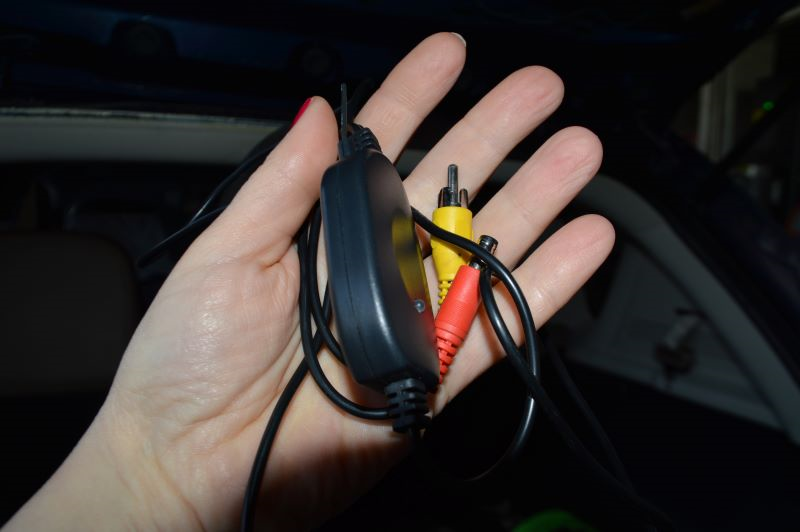

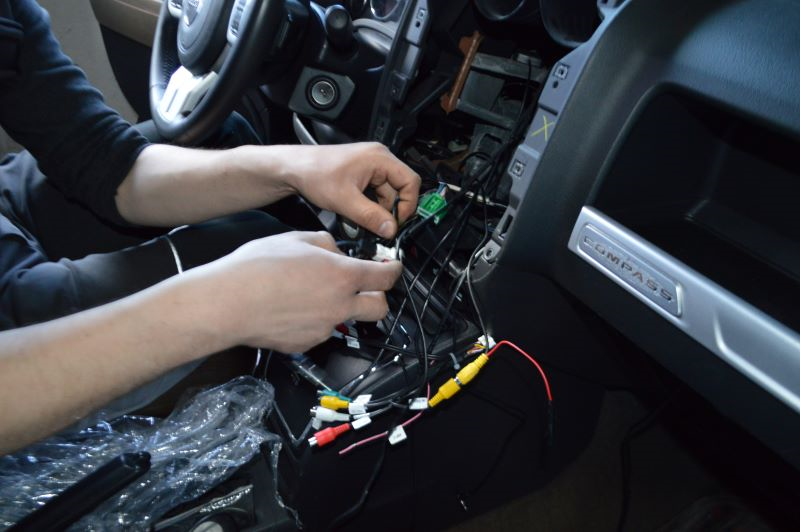

Ось ці дроти кріпляться до трансмітера.





Нам потрібно просто від'єднати його.

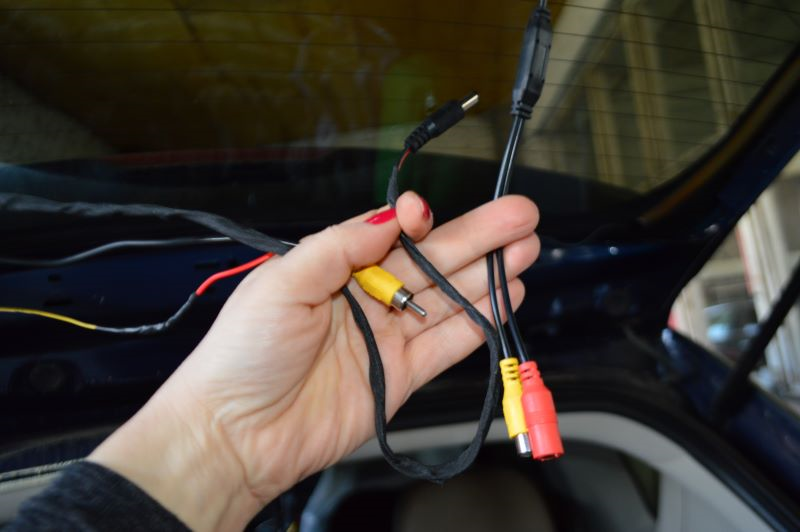

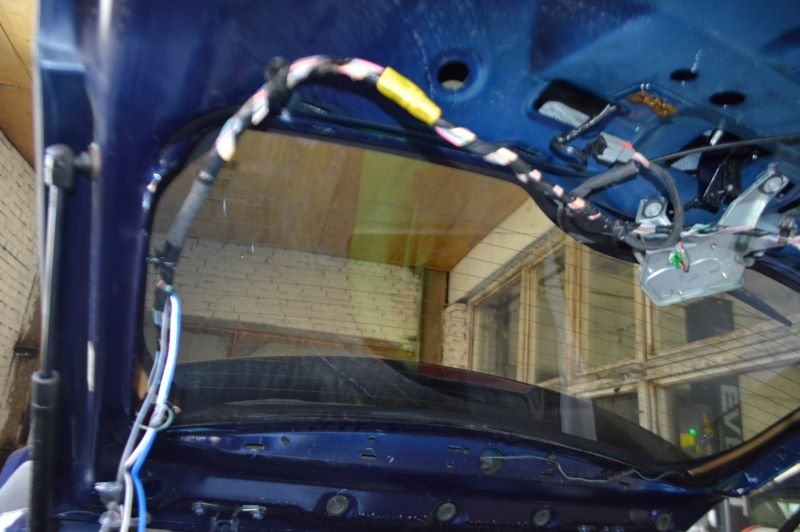

І приєднати напряму, з'єднавши ось ці кабелі.





Після проведених робіт камера заднього виду працює без перешкод.
