Активні жалюзі решітки радіатора або Active Grille Air Shutter – Сучасне Рішення для Ефективності Автомобіля



• Вступ
• Як працює?
• Параметри, які покращує система активних жалюзів
• Слабкі та сильні місця
• Історія виникнення
• Використання автовиробниками
• Відео ''Анімація активних жалюзів решітки''
• Ще декілька фото на тему Active Grille Air Shutter





Вступ



 Active Grille Air Shutter, або активна решітка з регульованими повітряними жалюзями. Це інноваційна система в автомобілебудуванні, яка покращує аеродинаміку, температурний режим двигуна та ефективність паливного споживання. Вона розроблена для автоматичного регулювання потоку повітря через радіатор, оптимізуючи таким чином охолодження двигуна та знижуючи опір повітря.





Як працює?



 Система складається з ряду рухомих жалюзів, вмонтованих у передню решітку автомобіля. Ці жалюзі можуть автоматично відкриватися або закриватися залежно від потреб охолодження двигуна та швидкості автомобіля. На високих швидкостях жалюзі закриваються, зменшуючи аеродинамічний опір, а при низьких - відкриваються для кращого охолодження.



Один з варіантів вигляду жалюзів:



Фото з сайту www.valeo.com





 Звернімо увагу на моторчик, який є частиною системи активних жалюзів радіатора. Зазвичай керуються вони блоком керування двигуна (ECM) за допомогою електродвигуна з електричною системою контролю положення. Цей моторчик є комплексним пристроєм, що містить дві основні частини:



• Механічна частина містить в собі редуктор, який працює завдяки електромотору.
• Електронна частина заснована на мікроконтролері, який відповідає за керування роботою жалюзі та повідомлення блоку управління автомобіля про будь-які нештатні ситуації.



У разі виникнення проблем, блок управління відображає повідомлення про помилку на приладовій панелі автомобіля.

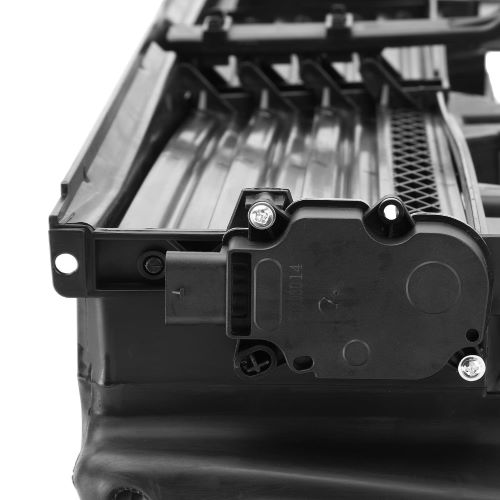

На фото один з варіантів монтажу електродвигуна на жалюзі:







Спілкування між блоком та актуатором решітки відбувається за допомогою LIN протоколу.





Параметри, які покращує система активних жалюзів



• Паливна ефективність: Зменшення аеродинамічного опору призводить до зниження споживання палива.
• Викиди CO2: Ефективніше спалювання палива знижує викиди вуглекислого газу.
• Оптимізація охолодження: Точне регулювання потоку повітря забезпечує оптимальне охолодження двигуна.
• Зменшення бруду у решітках радіатора, актуально при використанні авто у запилених місцевостях.
• Суттєвий внесок в аеродинаміку автомобіля та, зрештою, у збільшення запасу ходу електромобіля.





Слабкі та сильні місця



 Серед слабких місць можна відзначити потенційну вразливість механізму жалюзі до механічних пошкоджень та додаткові витрати на обслуговування.





Історія виникнення



 Концепція активних решіток з'явилася як відповідь на зростаючі вимоги до паливної ефективності та екологічних стандартів. Розробка почалася у ранніх 2000-х, і з того часу технологія знайшла широке застосування в автомобільній промисловості.





Використання автовиробниками



 Active Grille Air Shutter використовується багатьма провідними автовиробниками, включаючи Ford, Chevrolet, Audi, BMW та інші. Ця система стала стандартною для багатьох моделей, особливо у сегменті великих та розкішних автомобілів.

Система стала важливим елементом у сучасних автомобілях, що дозволяє досягти додаткового балансу між потужністю, ефективністю та екологічною безпекою. Ця технологія продовжує розвиватися, пропонуючи нові можливості для покращення автомобільних характеристик.





Відео ''Анімація активних жалюзів решітки''







Ще декілька фото на тему Active Grille Air Shutter:

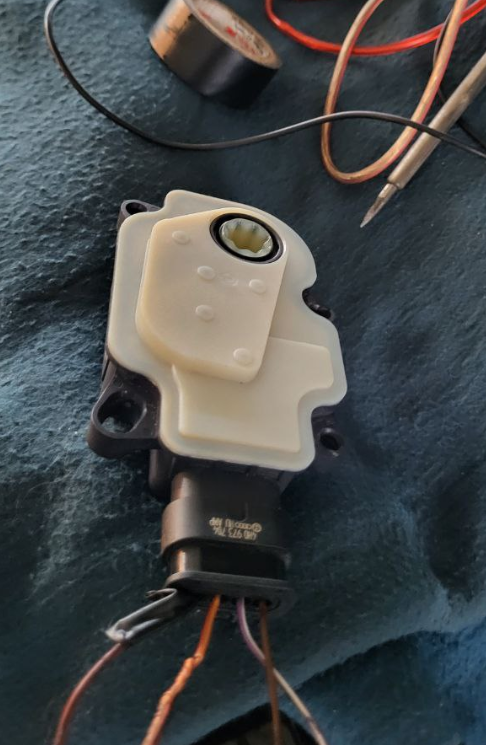

• Електродвигун тестується:

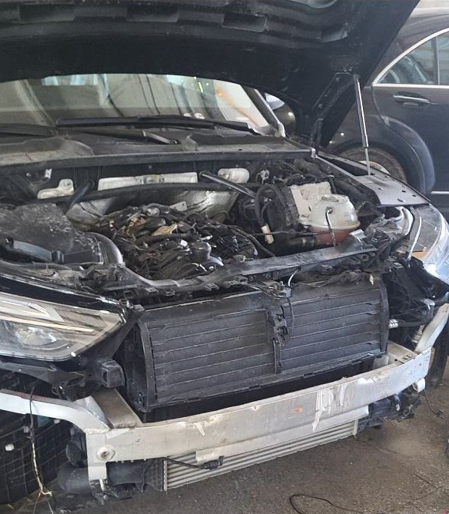

• Жалюзі на Audi Q5 2021:
